Samsung Flip Videokonferenzraum mit 1× USB-C:
Einstecken, präsentieren, konferenzieren
One-Cable-User-Experience ohne Kabel-Chaos: ein Kabel für 4K-Bild, Touch, Audio, Netzwerk und Laden des Laptops.
Ihr habt bereits einen Samsung Flip – und warum auch nicht, der Flip ist ein beliebtes Produkt. Der Samsung Flip startete Anfang 2018 mit einer klaren Idee: das vertraute Schreibgefühl des Flipcharts ins digitale Zeitalter holen. Mehrere Personen schreiben gleichzeitig, Inhalte lassen sich verschieben und annotieren, Notizen werden gespeichert statt abfotografiert. Kurz gesagt: mehr Flow im Raum – und am Ende verlässt niemand das Meeting mit dem Foto einer halbabgewischten Tafel.
Jetzt möchtet ihr den nächsten Schritt gehen und den Samsung Flip als Basis nutzen, um den Meetingraum so auszustatten, dass Kollegen wirklich nur noch anstecken müssen. Keine Adapter-Orgie, kein „Wo ist das HDMI", kein „Touch geht heute irgendwie nicht". Genau dafür ist dieser Ratgeber gedacht.
Die Idee hinter diesem Setup
1× USB-C am Tisch und der Laptop bekommt:
- 4K-Displaybild am großen Screen
- Touchback für Whiteboard und Annotation
- Raumkamera, Raum-Mikrofone und Lautsprecher über eine Videobar
- Stabiles LAN über Ethernet
- Strom über USB Power Delivery – der Akku gibt nicht nach 42 Minuten auf
Kurz: One-Cable-User-Experience ohne Kabel-Chaos.
Wenn ihr mehr über die aktuelle Samsung Flip Serie erfahren möchtet: Aktuelle Samsung Flip WMFX Serie als Videokonferenzlösung
Beispiel-Raum: 5 m Abstand – macht 7 bis 8 m Kabelweg
Das Display hängt vorne an der Wand, etwa 5 m von der Tischmitte entfernt. In der Realität – Wand, Kabelkanal, Decke, Boden, Reserve-Schleife – werden daraus schnell 7 bis 8 m. Im Zweifel lieber einen Meter mehr einplanen.
Teileliste (Beispiel für 1 Raum)
Display und Audio/Video
- Samsung Flip Pro WM75B – 75 Zoll, Touch, 4K
- Logitech MeetUp 2 – USB-Videobar für BYOD
Dockingstation und Anschluss am Laptop
- PureLink USB-C Dock (mediahub2 Serie) inkl. GaN-Netzteil für bis zu 100 W Power Delivery
- 1× kurzes USB-C Kabel vom Dock zum Laptop – 1 bis 2 m, je nach Tischgröße
Kabelstrecken Front-of-Room (7,5 m oder 10 m)
Diese Kabel laufen vom Display zur Dockingstation:
- HDMI-Kabel – überträgt das Bildsignal vom Dock zum Display, 7,5 oder 10 m
- USB-C-Kabel – überträgt Audio/Video zwischen Dock und Logitech MeetUp 2, 7,5 oder 10 m
- USB-A auf USB-B Kabel – überträgt Touchback vom Display zum Dock, 7,5 oder 10 m
HDMI und die beiden USB-Kabel werden nicht direkt am Laptop angeschlossen, sondern an der Dockingstation. Das Dock bündelt alle Signale und gibt sie über ein einziges USB-C Kabel an den Laptop weiter. Damit das funktioniert, muss das USB-C Kabel zum Laptop folgende Anforderungen erfüllen:
- Mindestens USB 3.2 Gen 2 (10 Gbit/s)
- DisplayPort Alternate Mode Support
- Mindestens 100 W Power Delivery (E-Marker erforderlich)
Das USB-A auf USB-B Kabel kennt ihr vielleicht auch als Druckerkabel – viele Drucker werden mit genau diesem Kabeltyp angeschlossen. Den gleichen Typ verwendet ihr meistens auch für das Touchback (zur Sicherheit immer nochmal die Spezifikation des Displays prüfen).

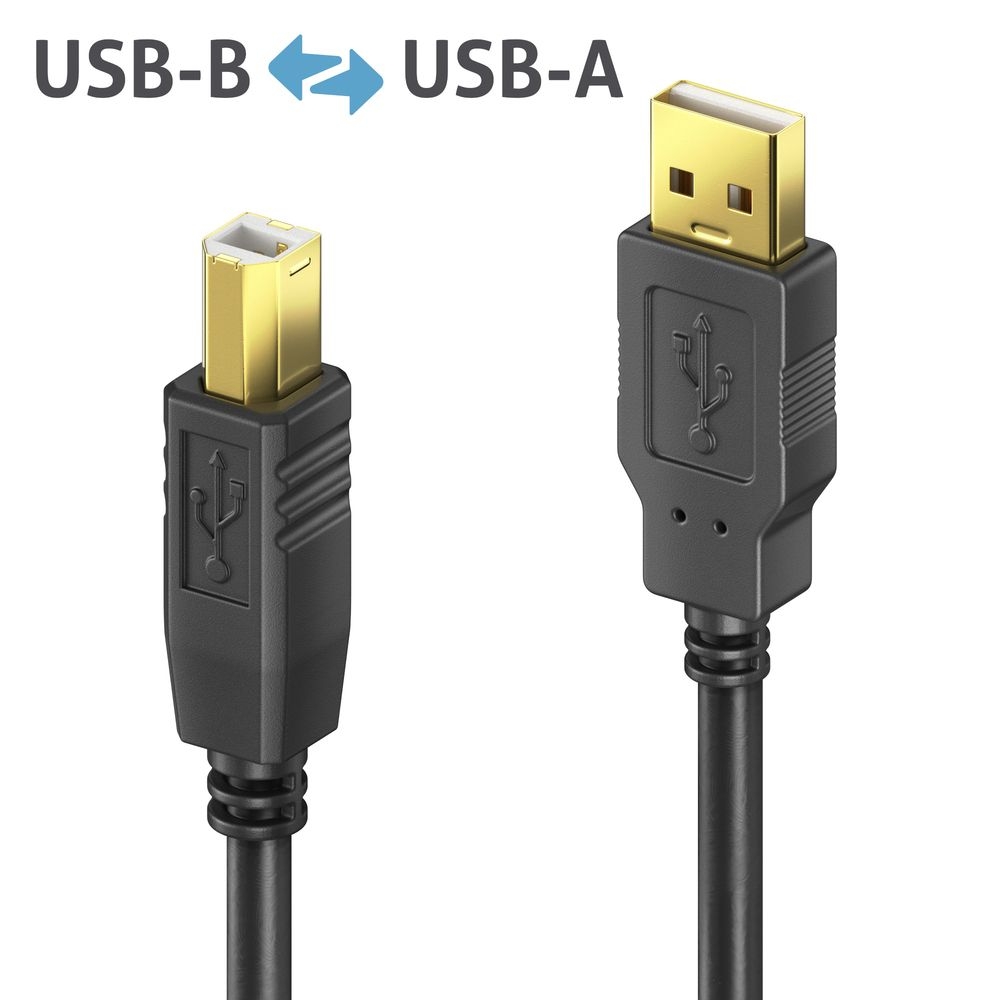

USB-A auf USB-B Kabel
Bei 4K und längeren Strecken sind aktive Lösungen oder hochwertige, spezifizierte Kabel oft der Unterschied zwischen stabiler Installation und dauerhaftem Supportfall.
Warum diese Teile technisch zusammenpassen

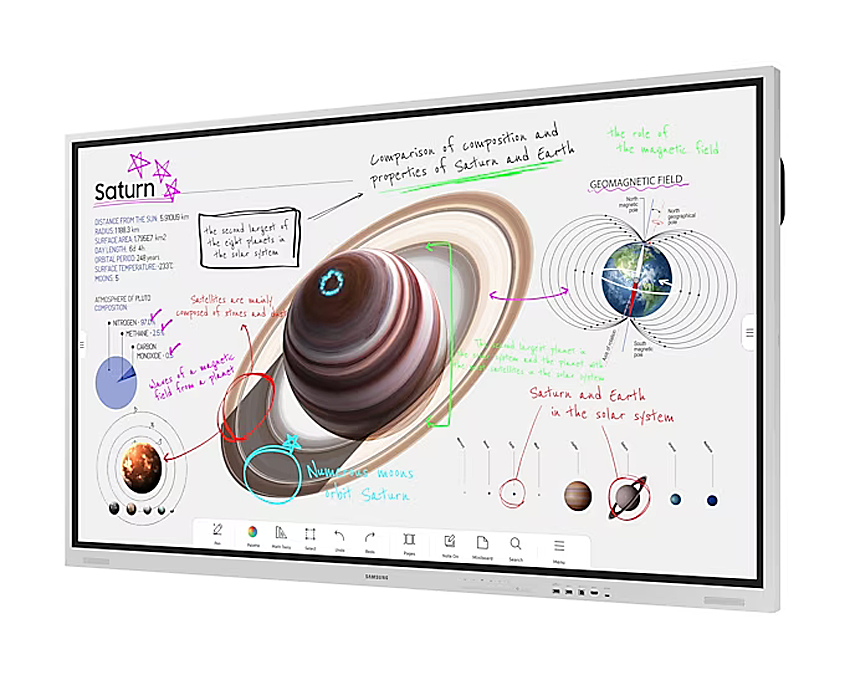

Samsung Flip Pro WM75B
4K-Touch-Display für Workshops und Meetings.
Logitech MeetUp 2
Die All-in-One USB-Videobar für kleinere und mittelgroße Räume.
PureLink mediahub2
Das Herzstück der 1-Kabel-Lösung.
Kabel-Längenplanung
4K-Signale und lange USB-Strecken sind anspruchsvoll. Faustregel: Ab 7 bis 8 m Kabelweg von Anfang an mit geeigneten Kabeltypen planen – aktiv, AOC oder Extender, je nach Strecke und Anforderungen. In diesem Setup entscheiden wir uns für aktive Hybrid-Glasfaser Kabel.
Verkabelung: So fließt welches Signal

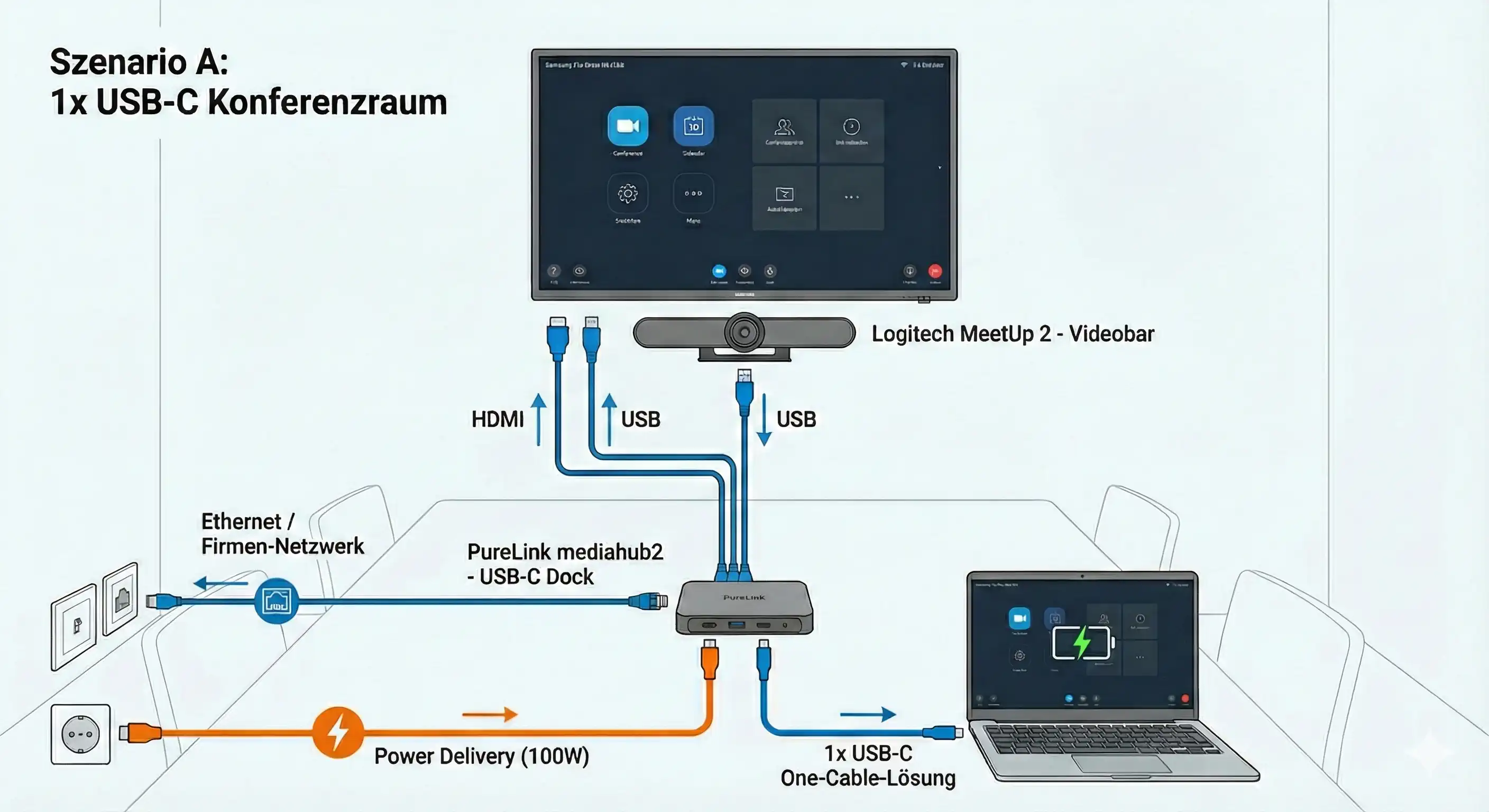

Hier seht ihr eine Skizze mit allen relevanten Teilen und Kabeln:
Am Tisch (User-Seite)
Laptop → 1 bis 2 m USB-C → PureLink mediahub2 Dock. Das Dock liefert dann:
- Videoausgang: HDMI zum Display
- USB-Hub: USB zur MeetUp 2 plus USB zum Touch-USB-Upstream des Displays
- LAN: über das Dock direkt ins Firmennetzwerk
- Strom: lädt den Laptop über USB-C Power Delivery
Front-of-Room am Display
- HDMI vom Dock → HDMI-Eingang am Display
- USB vom Dock → Touch-Upstream (USB-B Port) am Display – damit Touch am Laptop ankommt
An der Videobar (MeetUp 2)
- USB vom Dock → USB-C Port der MeetUp 2
Die MeetUp 2 erscheint am Laptop als Kamera, Mikrofon und Lautsprecher und kann in Teams, Zoom oder Google Meet direkt als Gerät ausgewählt werden.
Alternative Tisch-Anschlüsse
Wenn keine Dockingstation auf dem Tisch stehen soll oder alles sauber ins Möbel integriert werden soll, gibt es typische Varianten:
Das Ziel bleibt gleich: Am Ende muss für den Nutzer ein USB-C Kabel bereitstehen, das alles kann.
Eure Hardware-Checkliste für dieses Setup
Eine beispielhafte Teileliste als Basis – passt sie nach euren Wünschen und räumlichen Anforderungen an:
FAQ – Szenario A.1: Samsung Flip mit PureLink Dock
Funktioniert das wirklich mit nur einem USB-C Kabel?
Warum sind 7 bis 8 m Kabelweg bei 4K-Auflösung so kritisch?
Reichen die 100 W Ladeleistung für leistungsstarke Laptops aus?
Müssen Kollegen spezielle Treiber für die Logitech MeetUp 2 installieren?
Kann ich über das eine USB-C Kabel auch zwei Displays ansteuern?
Was passiert, wenn ein Gast einen Laptop ohne USB-C mitbringt?
Warum ist Ethernet im Dock integriert?
Ist USB-B 3.x (z. B. USB 3.2) mit USB-B 2.0 kompatibel?
Elektrisch ja, mechanisch kommt es auf die Richtung an.
USB Typ-B (Standard-B, z. B. Drucker-Kabel)
Ein USB-B-3.x-Stecker (breiter) passt nicht in eine USB-B-2.0-Buchse.
Ein USB-B-2.0-Stecker passt in eine USB-B-3.x-Buchse – läuft dann mit USB-2.0-Geschwindigkeit.
USB Micro-B (häufig bei älteren externen Festplatten)
Micro-B-3.x-Stecker passt nicht in eine Micro-B-2.0-Buchse.
Micro-B-2.0-Stecker passt in eine Micro-B-3.x-Buchse – ebenfalls nur mit USB-2.0-Geschwindigkeit.
Merksatz: Abwärtskompatibel bedeutet: alter Stecker in neue Buchse. Die Geschwindigkeit richtet sich immer nach dem schwächsten Glied. Im Zweifel: Kabel und Buchse auf denselben Standard bringen.
