Physische Anschlüsse: USB-A, USB-B, USB-C
In der AV-Welt unterscheiden wir primär drei Steckertypen, die jeweils spezifische Rollen übernehmen. Wichtig: Der Stecker allein sagt nichts über die Geschwindigkeit oder den Funktionsumfang aus.

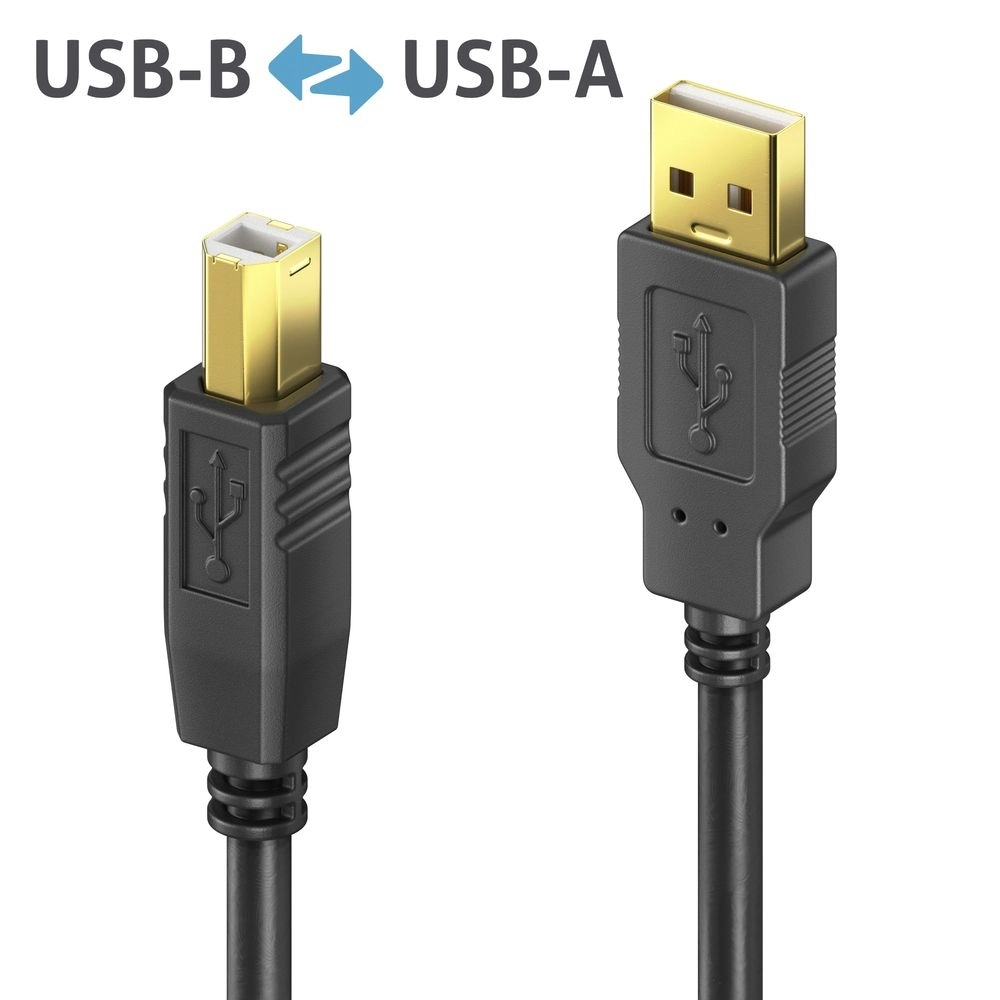

USB-A
Der Anschluss an PCs, Media-Playern und Displays für Peripherie wie Touch-Controller, Tastaturen oder USB-Sticks. Klassisch, weit verbreitet.
USB-B
Häufig an interaktiven Displays oder Druckern. In der Praxis meist als Upstream-Port für Touch-Daten im Einsatz.
USB-C
Der universelle Standard: punktsymmetrisch, kann Daten übertragen und je nach Ausstattung auch Video (DP Alt Mode) sowie Strom (USB-PD).
Protokolle und Geschwindigkeiten
Die Form des Steckers sagt nichts über die Geschwindigkeit aus. Ein USB-C Stecker kann auch nur USB 2.0 liefern, wenn Elektronik, Port oder Kabel nicht mehr zulassen. Entscheidend ist immer das langsamste Glied der Kette.
| Standard | Marketing-Name | Max. Datenrate | Typischer Einsatz |
|---|---|---|---|
| USB 2.0 | High Speed | 480 Mbit/s | Touch-HID, Tastatur, Maus, einfache Peripherie |
| USB 3.2 Gen 1 | SuperSpeed USB 5Gbps | 5 Gbit/s | USB-Sticks, externe HDDs, Standard-Webcams |
| USB 3.2 Gen 2 | SuperSpeed USB 10Gbps | 10 Gbit/s | 4K-Webcams, schnelle externe SSDs, Content-Updates |
| USB 3.2 Gen 2x2 | SuperSpeed USB 20Gbps | 20 Gbit/s | High-End Storage, professionelle Capture-Workflows |
USB Power Delivery: mehr als nur Daten
USB-PD ist das Protokoll, das moderne One-Cable-Setups ermöglicht. Während klassisches USB nur geringe Energiemengen liefert, kann USB-PD bis zu 240 W übertragen.
DisplayPort Alternate Mode
Für Meetingräume und Digital Signage ist DP Alt Mode der entscheidende Punkt: Er erlaubt es, dass USB-C ein natives DisplayPort-Videosignal ausgibt – ohne separates HDMI-Kabel.
- Problem: Günstige reine Ladekabel haben oft nicht die nötigen Leitungen für Video. Das Display bleibt schwarz.
- Lösung: Full-Featured USB-C Kabel mit DP Alt Mode verwenden. Ohne Alt Mode am Gerät und am Kabel kein Bild.
- Prüfen: Im Herstellerdatenblatt des Laptops nach DP Alt Mode oder Display Output über USB-C suchen.
USB-C vs. Thunderbolt 4
Beide nutzen denselben Stecker, liefern aber je nach Standard sehr unterschiedliche Leistungswerte. Thunderbolt ist die konsequent vollausgestattete Variante – mit strengen Mindestanforderungen statt optionalen Features.
| Merkmal | USB-C (USB 3.2 Gen 2) | Thunderbolt 4 |
|---|---|---|
| Max. Geschwindigkeit | 10 Gbit/s | 40 Gbit/s |
| Video-Support | Optional (DP Alt Mode) | Immer (mind. 2× 4K oder 1× 8K) |
| Daisy Chaining | Begrenzt (via MST) | Ja, bis zu 6 Geräte |
| PCIe-Tunneling | Nein | Ja – für eGPU, NVMe, Capture |
| Erkennungsmerkmal | SS-Logo (SuperSpeed) | Blitz-Symbol |
Signalverlängerung und AOC
In professionellen Installationen müssen oft größere Distanzen überbrückt werden. Hier stößt Kupferkabel physikalisch an Grenzen – besonders bei hohen Datenraten.
Passive Kabel (Kupfer)
Typische Praxisgrenze für USB 3.2: ca. 1–2 m bei 10 Gbit/s. Darüber steigen Fehler und Verbindungsabbrüche deutlich an.
Active Optical Cables (AOC)
AOC nutzt Glasfaser für die Datenstrecke. Distanzen bis 30 m oder 50 m sind realistisch – in Digital Signage oft die sauberste Lösung für lange Strecken.
Raumlänge, Display-Modell und gewünschte Peripherie – wir leiten daraus die passende Kabelliste inkl. Spezifikationen ab.
