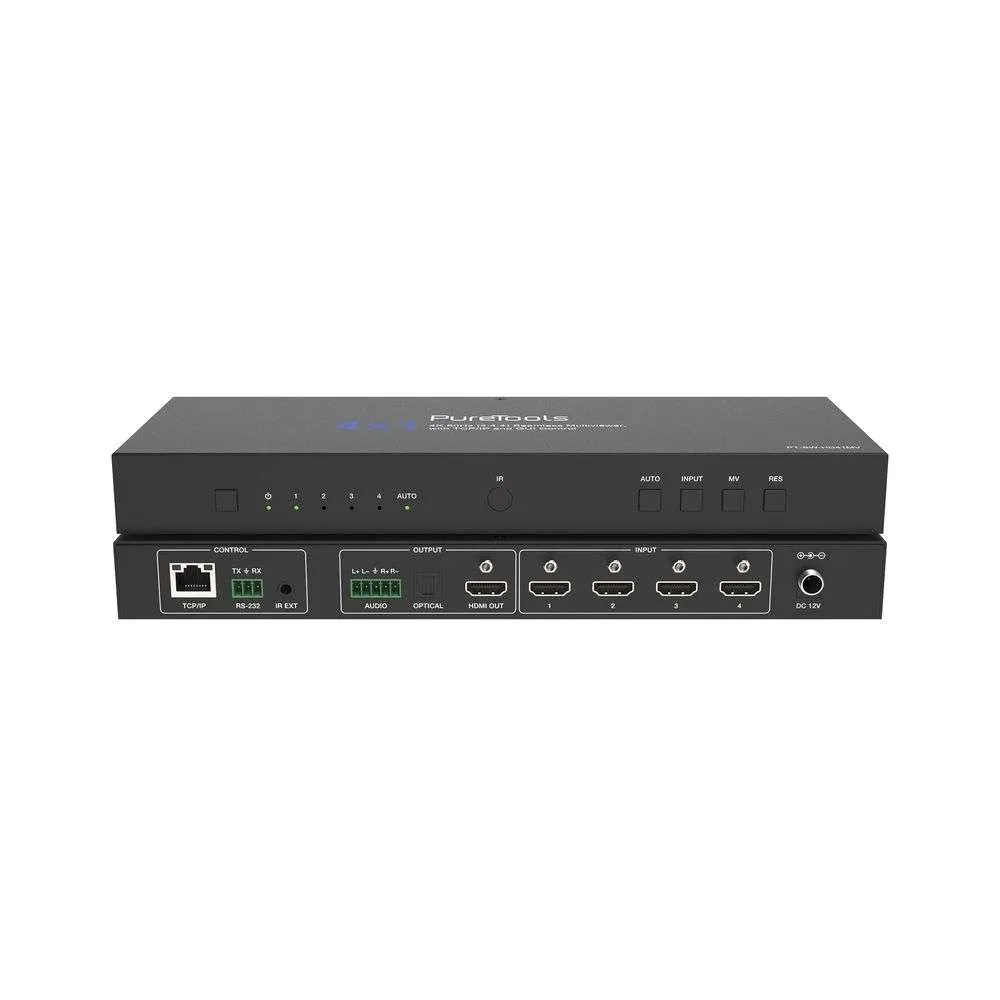

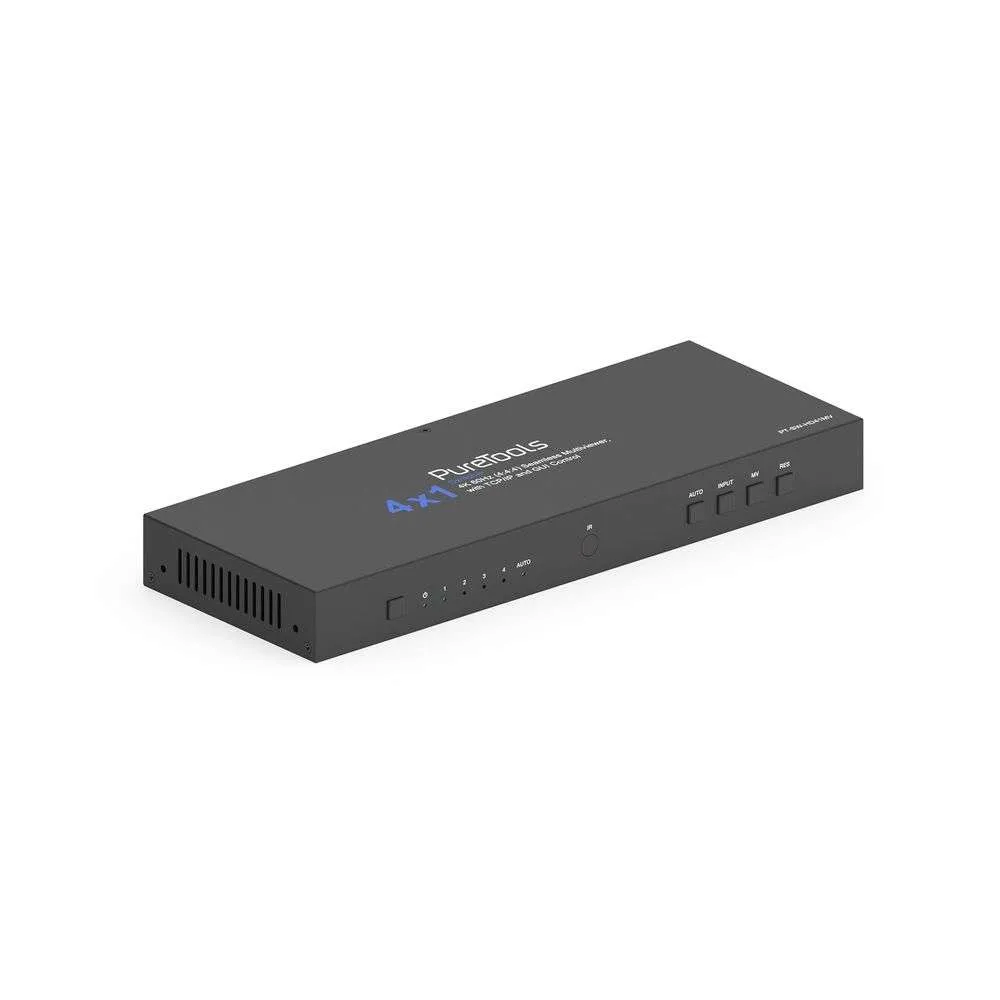

PureTools PT-SW-HD41MV - 4x1 Multiview Seamless UHD Video Switcher - 4K60, HDMI 2.0b, 9 Layouts, RS-232, TCP/IP, WebGUI

Wer mehrere Systeme gleichzeitig überwachen muss - etwa Netzwerk-Monitor, Kamera-Feed, Ticketing-System und Präsentation - braucht kein zweites Display, sondern ein intelligentes Layout auf einem. Der PT-SW-HD41MV zeigt bis zu vier Quellen gleichzeitig, in konfigurierbaren Fenstern, ohne zusätzliche Hardware.

Mehrere Live-Feeds auf einem UHD-Display - ohne Verzug, ohne Bildausfall beim Quellwechsel. Die Freeze-Funktion hält das aktuelle Bild eingefroren, während im Hintergrund die Quelle gewechselt wird. Das ist in zeitkritischen Umgebungen ein echter betrieblicher Vorteil.

In Empfangsbereichen, Showrooms oder Messe-Installationen spart der PT-SW-HD41MV die Anschaffung mehrerer Displays. Das Layout ist per WebGUI oder Steuerbefehl jederzeit anpassbar - ohne Neuverkabelung.

Dank RS-232, TCP/IP und weiteren Steuerschnittstellen fügt sich der PT-SW-HD41MV nahtlos in bestehende AV-Steuerungsarchitekturen ein. Bis zu 8 Szenen lassen sich als Presets speichern und auf Knopfdruck oder per API-Befehl abrufen.

Alle vier Eingänge und der Ausgang sind vollständig HDMI 2.0b-konform und unterstützen 18 Gbps Videobandbreite - das entspricht 4K bei 60 Hz mit 4:4:4 Chroma-Subsampling. HDCP 2.2 und HDCP 1.x werden unterstützt, damit ist auch die Wiedergabe kopiergeschützter Inhalte möglich.

Das Gerät unterstützt Single, PIP (3 Größen, 4 Positionen), PBP 1+2, Triple 1+2+3 sowie Quad 1+2. Im Einzelbildmodus schaltet der Switcher nahtlos - kein Schwarzbild, kein Flackern. Das Seitenverhältnis ist in PBP, Triple und Quad zwischen Vollbild und 16:9 wählbar.

18 vordefinierte EDID-Profile (von 720p Stereo bis 4K60_444 HD-Audio 7.1) plus zwei benutzerdefinierte Slots, die über das WebGUI hochgeladen werden können. Jeder der vier Eingänge erhält sein eigenes EDID-Profil - das verhindert unnötige Auflösungsverhandlungen beim Quellwechsel.

Die Ausgangsauflösung ist aus 14 Werten wählbar (1024×768 bis 4096×2160p 60 Hz) oder auf AUTO gestellt. HDCP am Ausgang ist zwischen 1.4 und 2.2 umschaltbar - wichtig, wenn das angeschlossene Display nur HDCP 1.4 unterstützt. Die Freeze-Funktion friert das Ausgangsbild ein, ohne die Signalverarbeitung zu unterbrechen.

PCM 2.0, max. 2 Vrms symmetrisch oder 1 Vrms unsymmetrisch. Geeignet für den direkten Anschluss an Verstärker, AVR oder Konferenzaudiosysteme. Lautstärke stufenlos regelbar (0-100), Stummschalten per Taste, IR oder API-Befehl. Die Audioquelle ist unabhängig vom Video wählbar: Window 1 automatisch folgend oder fester HDMI-Eingang 1-4.

LPCM, Dolby Digital und DTS bis 5.1-Kanal. Für Anschluss an AVR, Soundbars oder Audioverteilsysteme. Arbeitet parallel zum Analogausgang - beide Ausgänge können gleichzeitig genutzt werden. HDMI-seitig werden zusätzlich Dolby Digital Plus, Dolby True HD, DTS-EX, DTS-96/24, DTS High Res und DSD übertragen. HBR-Audio wird nicht unterstützt.

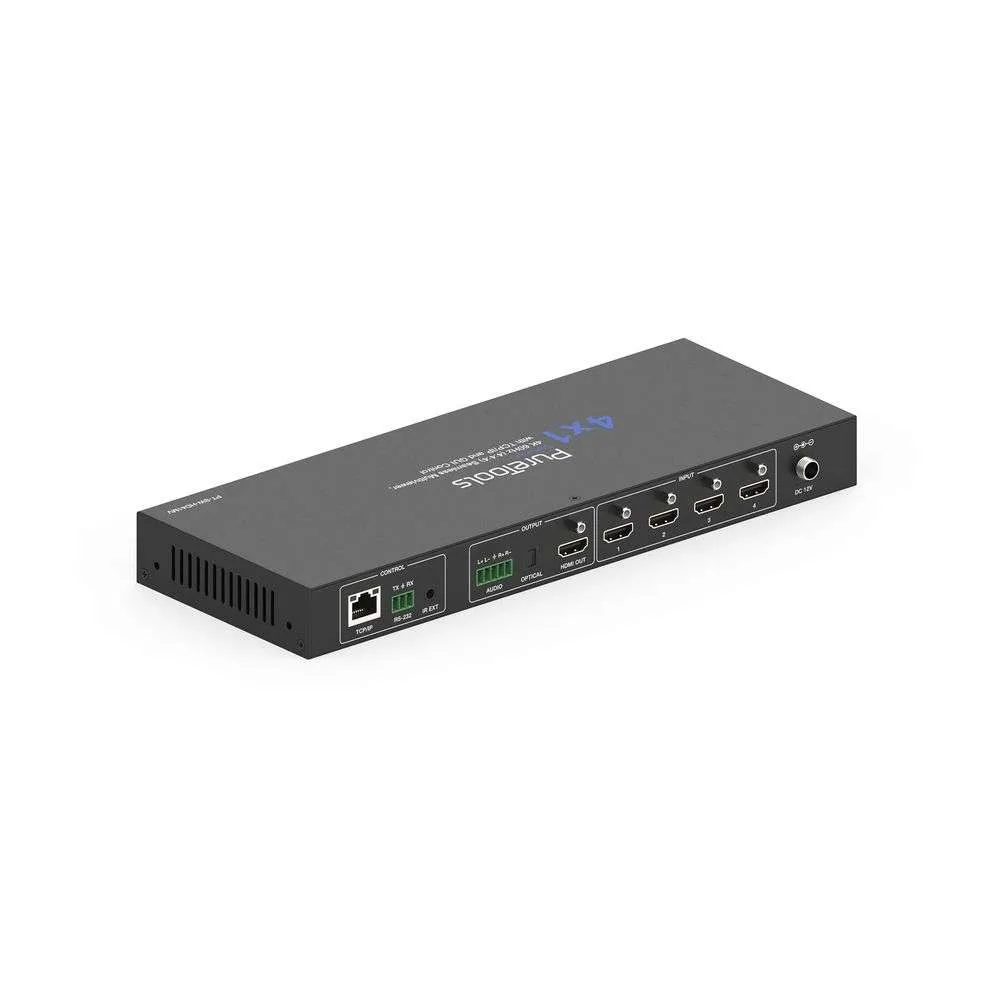

RS-232 über 3-poligen Phoenix-Connector (Standard 9600 Baud, 8N1, CR/LF; konfigurierbar bis 115200). TCP/IP über RJ45, Standard-Port 4001. Der vollständige ASCII-Befehlssatz deckt alle Funktionen ab: Quellauswahl, Layout, Audio, EDID, Auflösung und Preset-Verwaltung. Das Gerät lässt sich in Crestron-, AMX- und Extron-Systeme integrieren.

Das WebGUI ist über die IP-Adresse des Switchers im Browser erreichbar (Standard-IP 192.168.0.178). Visuelle Konfiguration von Videolayout, Audiopegel, EDID, Netzwerk und System (inkl. Firmware-Update). Bis zu 8 benannte Presets speicherbar und abrufbar. Frontseiten-Buttons per WebGUI sperrbar.

Die mitgelieferte IR-Fernbedienung steuert Quellauswahl, Moduswechsel, PIP-Größe/-Position, Lautstärke, Mute und Preset-Abruf. Für verdeckt installierte Geräte liegt ein 1,5 m IR-Empfängerkabel bei, das in den IR-EXT-Anschluss gesteckt wird. IR-Fenster empfängt Wideband-Signale von 20-60 kHz.
