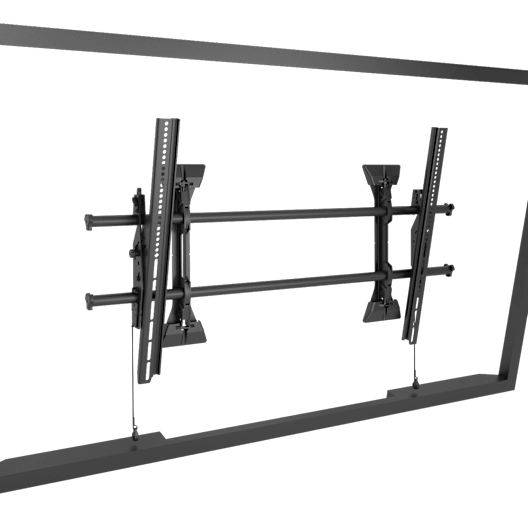

Chief XTM1U Fusion - Wandhalterung 55-100" - Landscape - neigbar +5°/-12° - max. 113,4 kg - VESA 100x100-1070x600 - schwarz

Die XTM1U besteht aus pulverbeschichtetem Stahl in Schwarz und ist nach TÜV- und UL-Norm geprüft. UL Listed bedeutet, dass ein unabhängiges Prüflabor die elektrische und mechanische Sicherheit bestätigt hat - eine häufige Anforderung in öffentlichen Ausschreibungen und gewerblichen Bauprojekten. Die OSHPD-Zertifizierung (Office of Statewide Health Planning and Development) ist zusätzlich relevant für Gesundheitseinrichtungen mit erhöhten seismischen Anforderungen.

Die maximale Traglast beträgt 113,4 kg. Die Montageanleitung fordert, dass die Wand das Fünffache dieser Last tragen muss - also mindestens 567 kg. Diese Vorgabe gilt für die Wand selbst, nicht für die Halterung: Die Halterungskonstruktion ist auf diese Belastung statisch ausgelegt. Bei der Planung von Installationen in Leichtbaukonstruktionen muss die Tragfähigkeit der Wand vor der Montage geprüft und ggf. verstärkt werden.

Der VESA-Bereich von 100x100 mm bis 1070x600 mm (VESA = genormtes Lochmuster auf der Display-Rückseite) deckt nahezu alle Profi-Displays von 55 bis 100 Zoll ab. Bis 982 mm horizontaler Ausdehnung funktioniert dies in der Standard-Ausrichtung der Halteschienen; bis 1070 mm ist das Umdrehen der senkrechten Halteschienen (vertikale Schienen) erforderlich - im Lieferumfang ist das entsprechende Hardware-Set enthalten.

Das Centris-Tilt-System ermöglicht eine stufenlose Neigung des Displays zwischen +5° nach oben und -12° nach unten. Besonders bei erhöhter Wandmontage - typisch in Foyers oder über Empfangstresens - ist die Neigung nach unten entscheidend für eine reflexarme, winkeloptimierte Darstellung. Die Einstellung erfolgt nach der Montage direkt am Display, ohne die Wandplatte lösen zu müssen.

Der Centerless Shift erlaubt eine seitliche Verschiebung der Schienen unabhängig von der Wandbefestigung - das Display wird nach links oder rechts justiert, ohne Wandschrauben zu lösen. Der Lateral Shift (seitlicher Versatz) ermöglicht nach dem Einhängen des Displays eine weitere Feinjustierung. Beide Funktionen sind besonders nützlich bei Reiheninstallationen, wo alle Displays auf einer gemeinsamen Achse ausgerichtet werden müssen.

Nach der Wandmontage kann die vertikale Position des Displays um bis zu 25,4 mm (1 Zoll) korrigiert werden - ohne Demontage der Wandplatte. Das ControlZone Leveling Adjustment ermöglicht zusätzlich eine Feinausrichtung der Montage, wenn die Wandoberfläche nicht exakt eben ist. Beide Funktionen sind Installations-Hilfsmittel, keine Betriebsverstellung.

Das ClickConnect-System gibt beim Einhängen des Displays ein akustisches Signal, das bestätigt, dass die Verbindung zwischen Display-Adapterplatte und Wandschiene korrekt sitzt. Das reduziert das Risiko von unsachgemäß eingehängten Displays - besonders relevant bei Einzel-Installationen durch verschiedene Techniker oder bei häufigem Display-Wechsel (z. B. bei Rental-Einsätzen).

Im Lieferumfang enthalten sind das universelle Wandmontageset, ein Universal-Hardware-Set mit Schrauben, Abstandshaltern und Unterlegscheiben für verschiedene Display-Anschlüsse (M6 und M8, mehrere Längen), ein separates Montageset für Betonwände sowie zwei Zugknöpfe. Für Stahlständerwände ist zusätzliches Hardware erforderlich (1/4-20 BB Toggler Snaptoggle, Schrauben und Unterlegscheiben), das nicht im Lieferumfang enthalten ist.

Die XTM1U kann an Betonwänden (min. 203 mm Stärke), Betonblock-Wänden (203x203x406 mm), Holzständerwänden (Stud-Abstand 610 oder 813 mm, max. 16 mm Gipskarton) und Stahlständerwänden (2"x4"-25 Gauge, 610-813 mm Abstand) montiert werden. Bei Stahlständerwänden muss beidseitig Gipskarton auf angrenzenden Ständern befestigt sein. Leichtbauwände ohne Verstärkung sind nicht geeignet.

Die XTM1U ist UL-geprüft kompatibel mit den Chief FCAV1U und FCAVX1U Fusion Pull-Out-Zubehörelementen. Optional kann das Chief FCASTC Fusion Storage Cabinet direkt an die Halterung geschraubt werden - ein Stauraumfach unter dem Display für AV-Hardware wie Medienplayer oder Receiver. Das Fusion-Zubehörsystem ist Chief-spezifisch und für andere Halterungsmarken nicht kompatibel.
