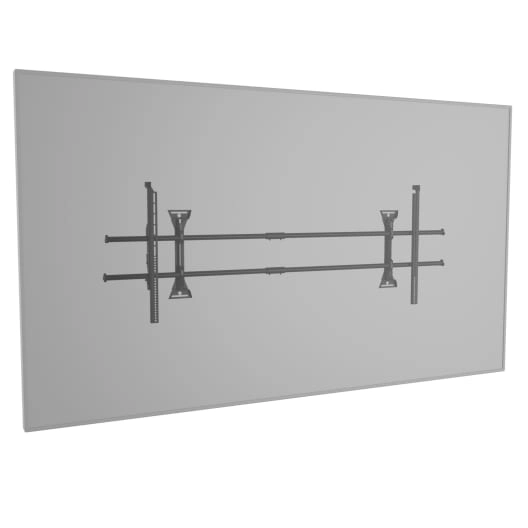

Chief KITXWXSM1U Ultrawide - fixe Wandhalterung 80-120" - Landscape -max. 113,4 kg - VESA 1300x100-1954x600 - schwarz
Sie sehen hier alle unsere Bestände und Verfügbarkeiten in Echtzeit. So können Sie sofort sehen, wie viele Artikel wir verfügbar haben und ob wir z.B. einen Versand in mehreren Teilen durchführen könnten. Zwischenzeitliche Änderungen der Lieferzeit sind möglich, da Artikel nicht reserviert werden.
Weitere wichtige Informationen zur Versandübersicht finden Sie hier.
Play statt Pause: "Chief KITXWXSM1U Ultrawide - fixe Wandhalterung 80-120" - Landscape -max. 113,4 kg - VESA 1300x100-1954x600 - schwarz"
Chief KITXWXSM1U fixe Wandhalterung XL ist die Lösung für Integratoren und Facility-Manager, die großformatige Displays von 80 bis 120 Zoll sicher und dauerhaft an der Wand befestigen müssen. Die Halterung trägt bis zu 113,4 kg und deckt VESA-Lochmuster von 1300×100 mm bis 1954×600 mm ab - damit sind auch ultrabreite 21:9-Displays und Panels mit ungewöhnlichen Montagemustern abgedeckt. Besonders in Foyers, Konferenzräumen, Flughäfen und großen Bildungseinrichtungen überzeugt das System durch seine nachträgliche Feinjustierung per ControlZone Leveling und den lateralen Versatz von bis zu 575 mm, der eine präzise Bildausrichtung auch nach abgeschlossener Wandmontage erlaubt. Wer ein passendes Display sucht, findet es in unserem Sortiment.
Chief KITXWXSM1U Fixe Wandhalterung XL für Displays 80-120 Zoll - bis 113,4 kg - Schwarz - Was Sie konkret bekommen
- ▸Fixe Wandhalterung für 80-120 Zoll - Ausgelegt für großformatige Panels - von 80-Zoll-Konferenzmonitoren bis zu 120-Zoll-Lobbydisplays. Die fixe Bauform hält das Display dauerhaft in der eingestellten Position, ohne mechanischen Verschleiß durch Schwenk- oder Neigemechanismen.
- ▸Tragkraft 113,4 kg - Reicht für nahezu alle handelsüblichen XL-Displays inklusive schwerer Glasfront-Modelle. Die Montageanweisung fordert eine Wandkonstruktion, die das Fünffache der Gesamtlast trägt - bei vollständiger Auslastung also mindestens 567 kg Wandtragfähigkeit einplanen.
- ▸VESA 1300×100 bis 1954×600 mm - VESA ist das genormte Lochmuster auf der Display-Rückseite. Dieser außergewöhnlich große Bereich deckt auch ultrabreite 21:9-Panels und Sondermontageformate ab - inklusive der Option, die senkrechten Halteschienen umzukehren, um das Maximum von 1954 mm Breite zu erreichen.
- ▸Centerless Shift bis 575 mm lateral - Das Display lässt sich nach der Wandmontage seitlich bis zu 575 mm verschieben - ohne Demontage. Ideal wenn die Wanddurchbrüche für Kabel nicht exakt mit der Bildmitte übereinstimmen oder die endgültige Display-Position erst auf der Baustelle feststeht.
- ▸ControlZone Leveling - Höhen- und Nivellierungsfeinabstimmung nach Installation - Kleine Abweichungen beim Bohren lassen sich nach der Montage werkzeuggebunden ausgleichen. Das vermeidet kostspielige Nachmontagen und spart Zeit bei Projekten mit vielen Standorten.
- ▸ClickConnect, magnetisches Kabelmanagement, integrierter Sicherheitsschlüssel - Das Display rastet hörbar ein (ClickConnect), Kabel werden magnetisch fixiert und sind sauber versteckt. Der mitgelieferte Sicherheitsschlüssel schützt vor unbefugtem Abnehmen des Displays - relevant für öffentliche Aufstellorte.
Chief KITXWXSM1U Fixe Wandhalterung XL für Displays 80-120 Zoll - bis 113,4 kg - Schwarz - im Überblick
Für wen ist diese Halterung gemacht?
Das KITXWXSM1U richtet sich an AV-Integratoren, Facility-Manager und IT-Verantwortliche, die großformatige Displays dauerhaft und sicher installieren. Typische Einsatzorte sind Konferenzzentren, Lobbys großer Hotels, Flughäfen, Bildungseinrichtungen mit Hörsälen sowie Einzelhandelsflächen mit Großflächenpräsentation. Die Halterung eignet sich für Projekte, bei denen das Display nach der Wandmontage noch feinjustiert werden muss - etwa weil Kabelkanäle oder Deckenspiegel nachträglich entscheiden, wie das Bild ausgerichtet sein soll.
Wandbeschaffenheit und Befestigung - was die Halterung braucht
Das KITXWXSM1U ist für drei Wandtypen freigegeben: Stahlbeton mit mindestens 203 mm Wandstärke, Betonblockwände im Format 203×203×406 mm sowie Holzständerwände mit Stud-Abständen von 610 mm oder 813 mm bei maximal 16 mm Trockenbauverkleidung. Leichtbauwände mit anderen Stud-Abständen oder geringerer Tragfähigkeit sind nicht geeignet. Bei Betonwänden werden Erweiterungsanker mitgeliefert; bei Holzständerwänden werden Flansch-Bolzen 5/16 × 2,5 Zoll verwendet. Die Wandkonstruktion muss das Fünffache der Gesamtlast aushalten - bei 113,4 kg Display-Gewicht sind das mindestens 567 kg.
Centerless Shift und ControlZone Leveling - was das in der Praxis bedeutet
Zwei Funktionen heben das KITXWXSM1U von rein fixen Wandhalterungen ab. Der Centerless Shift erlaubt einen lateralen Versatz von bis zu 575 mm nach abgeschlossener Wandmontage - das Display lässt sich also seitlich verschieben, ohne die Wandbolzen neu zu setzen. ControlZone Leveling ermöglicht eine Höhen- und Nivellierungsfeinabstimmung nach der Installation, sodass ein Display, das leicht schief hängt, ohne vollständige Demontage korrigiert werden kann. Beide Funktionen sind werkzeuggebunden und nicht für den täglichen Betrieb gedacht - sie erleichtern aber die Erstmontage und sparen Nacharbeitszeit erheblich.
Optionales Zubehör: Chief FCASTC Fusion Storage Cabinet
Das KITXWXSM1U ist kompatibel mit dem optionalen Chief FCASTC Fusion Storage Cabinet - einem Aufbewahrungsschrank, der direkt an die Montagehalterung geschraubt wird und unterhalb des Displays ein verstecktes Stauraumfach für AV-Hardware wie Mediaplayer, Signage-Controller oder Netzwerkequipment bereitstellt. Diese Kombination ist im Display-Halterungsmarkt einzigartig und besonders für Standorte relevant, an denen separate Technikschränke nicht möglich oder unerwünscht sind.
Kabelmanagement und Service-Zugang
Die Halterung verfügt über einen integrierten Cable Stand sowie Quick-Store Cords mit Magnetfixierung, die Kabel sauber und geordnet halten. Beim Einsetzen des Displays ermöglicht eine Service-Position an den Interface-Brackets einfachen Kabeldurchzug, bevor das Display in der Endposition einrastet. Die stapelbaren Nesting Spacers erlauben es, die Tiefe der Interface-Brackets an unterschiedliche Display-Gehäusetiefen anzupassen, ohne Sonderzubehör zu bestellen.
Konstruktion & Belastbarkeit
|
🔩
|
Stahlkonstruktion für XL-Lasten
Die Halterung ist für Displays bis 113,4 kg (250 lbs) ausgelegt. Die Wandkonstruktion muss nach Herstellervorgabe das Fünffache dieser Last tragen können - das entspricht einer geforderten Wandtragfähigkeit von mindestens 567 kg. Pulverbeschichtete Stahloberfläche in Schwarz, geeignet für Innenräume. |
|
📐
|
VESA 1300×100 bis 1954×600 mm
Der VESA-Bereich (genormtes Lochmuster auf der Display-Rückseite) reicht von 1300×100 mm bis 1954×600 mm. durch Umdrehen der senkrechten Halteschienen lässt sich das maximale horizontale Montagemuster auf 1954 mm erweitern - damit sind auch Displays mit 21:9-Seitenverhältnis und ungewöhnlich breiten Montagemustern abgedeckt. |
|
🎯
|
Centerless Shift - 575 mm lateraler Versatz
Nach abgeschlossener Wandmontage lässt sich das Display seitlich bis zu 575 mm verschieben. Das ist besonders wertvoll, wenn Wanddurchbrüche für Kabel oder Installationsgegebenheiten nicht exakt mit der geplanten Bildmitte übereinstimmen - ohne erneutes Bohren. |
|
🔒
|
Integrierte Sicherheitsfunktion
Der mitgelieferte Sicherheitsschlüssel verhindert unbefugtes Abnehmen des Displays. Relevant für öffentlich zugängliche Bereiche wie Foyers, Flughäfen oder Bildungseinrichtungen, wo Displays unbeaufsichtigt laufen. |
Montage & Einstellmöglichkeiten
|
⚙️
|
ControlZone Leveling - Feinjustierung nach der Montage
Kleine Bohrungenauigkeiten oder Unebenheiten in der Wand lassen sich nach der Wandmontage per ControlZone Leveling ausgleichen. Die Funktion ermöglicht eine Höhen- und Nivellierungskorrektur, ohne die Wandbolzen neu zu setzen. Das spart Nacharbeitszeit - vor allem bei Projekten mit vielen Standorten. |
|
🔊
|
ClickConnect - hörbares Einrasten
Die Interface-Brackets rasten beim Einsetzen des Displays hörbar ein (ClickConnect). Das gibt dem Monteur sofortige Rückmeldung, dass das Display korrekt und sicher sitzt - ohne Sichtkontrolle auf die Rückseite. Fehlerhafte Montagen durch stilles Verhaken werden so vermieden. |
|
🗂️
|
Magnetisches Kabelmanagement und End Caps
Quick-Store Cords fixieren Kabel magnetisch an der Halterung und halten den Bereich hinter dem Display aufgeräumt. Abschluss-End-Caps verdecken die Schienen-Enden sauber. Ein integrierter Cable Stand führt Kabel geordnet ab, bevor das Display in die Endposition gebracht wird. |
|
📦
|
Stapelbare Nesting Spacers für variable Display-Tiefen
Die mitgelieferten Nesting Spacers lassen sich einzeln, paarweise oder gestapelt verwenden, um die Tiefe der Interface-Brackets an unterschiedliche Display-Gehäusekonfigurationen anzupassen. Drei Tiefen sind möglich: 9,5 mm, 14,3 mm und 19,1 mm - ohne Sonderzubehör bestellen zu müssen. |
Lieferumfang & Hinweise
|
📋
|
Vollständiges Custom Hardware Kit
Im Lieferumfang enthalten sind alle Befestigungselemente für Beton- und Holzständerwände: Wandbolzen, Flansch-Schrauben, Anker, Unterlegscheiben, stapelbare Nesting Spacers, End-Caps, Interface-Brackets (links und rechts), Schienensystem (42-Zoll- und 34-Zoll-Schienen) sowie der Sicherheitsschlüssel. Es ist kein separates Befestigungs-Kit erforderlich. |
|
🏗️
|
Zugelassene Wandtypen
Freigegeben für: Stahlbeton (mindestens 203 mm Wandstärke), Betonblockwände (203×203×406 mm) und Holzständerwände mit 610 mm oder 813 mm Stud-Abstand bei maximal 16 mm Trockenbauverkleidung. Nur für den Innenbereich - kein Outdoor-Einsatz. |
|
🔗
|

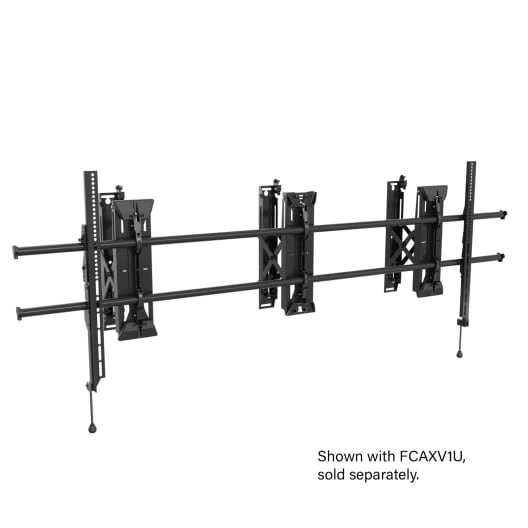

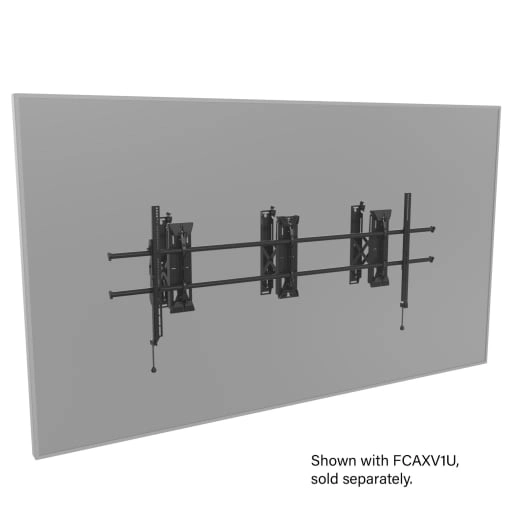

Kompatibel mit FCAXV1U Pull-Out Accessory
Die Halterung kann in Kombination mit dem optionalen FCAXV1U Pull-Out Accessory eingesetzt werden. Dabei wird eine dritte Wandplatte verwendet und das KITXWXSM1U an das Pull-Out-Accessory montiert. Die maximale Traglast von 113,4 kg bleibt auch in dieser Kombination erhalten. |
Technische Spezifikationen - vollständig
Allgemeine Daten
| Artikelnummer | KITXWXSM1U |
| Hersteller | Chief (Legrand AV) |
| Produktname | XX-Large Micro-Adjust Wandhalterung |
| Anzahl Displays | 1 |
| Display-Kompatibilität | 80 - 120 Zoll |
| Ausrichtung | Landscape |
| Tragfähigkeit gesamt | 113,4 kg (250 lbs) |
| VESA-Kompatibilität (min.) | 1300×100 mm |
| VESA-Kompatibilität (max.) | 1954×600 mm (mit umgedrehten senkrechten Halteschienen) |
| 21:9 Unterstützung | Ja - ultrabreite Montagemuster bis 1954 mm |
| Farbe | Schwarz |
| Outdoor-Einsatz | Nein |
| TAA Compliant | Nein |
Funktionalität & Verstellbarkeit
| Montagetype | Fix (micro-adjustable) |
| Montagemöglichkeiten | Wandmontage |
| Neigbare Halterung | Nein |
| Schwenkbare Halterung | Nein |
| Drehbare Halterung | Nein |
| Höhenverstellung | Nein (Feinjustierung per ControlZone Leveling nach Installation möglich) |
| Motorisierte Halterung | Nein |
| Ausziehbare Halterung | Nein |
| Pop-Out Funktion | Nein |
| Lateraler Versatz (Centerless Shift) | Bis 575 mm (post-Installation, ohne Demontage) |
| ControlZone Leveling | Ja - Höhen- und Nivellierungsfeinabstimmung nach Wandmontage |
| ClickConnect | Ja - hörbares Einrasten der Interface-Brackets |
| Kabelmanagement | Ja - magnetische Quick-Store Cords, integrierter Cable Stand, End Caps |
| Nesting Spacers | Ja - stapelbar in 3 Tiefen: 9,5 / 14,3 / 19,1 mm |
| Integrierter Sicherheitsschlüssel | Ja - im Lieferumfang enthalten |
Abmessungen & Lieferumfang
| Abmessungen (B × H × T) | 1949 × 667 × 57 mm |
| Verpackungsgröße (B × H × T) | 1168 × 495 × 222 mm |
| Verpackungsgewicht | 16,5 kg |
| Lieferumfang | Fixe Wandhalterung KITXWXSM1U, Custom Hardware Kit (Wandbolzen, Flansch-Schrauben, Betonanker, Unterlegscheiben, stapelbare Nesting Spacers, End Caps, Interface-Brackets links/rechts, 42-Zoll-Schienen, 34-Zoll-Schienen, Rohrverstärkungs-Collars, Sicherheitsschlüssel) |
👍 Die Stärken
|
💡 Gut zu wissen
|
Häufige Fragen zum Chief KITXWXSM1U Fixe Wandhalterung XL für Displays 80-120 Zoll - bis 113,4 kg - Schwarz (FAQ)
Welche Displays passen auf das Chief KITXWXSM1U?
Welche Wand braucht das Chief KITXWXSM1U?
Was ist im Lieferumfang des Chief KITXWXSM1U enthalten?
Wie wird das Chief KITXWXSM1U montiert - und wie viele Personen werden benötigt?
Ist das KITXWXSM1U mit dem Chief FCASTC Fusion Storage Cabinet kompatibel?
Unser Fazit
Das Chief KITXWXSM1U ist die richtige Wahl für Integratoren und Facility-Manager, die Displays ab 80 Zoll mit bis zu 113,4 kg dauerhaft und präzise an der Wand befestigen müssen. Centerless Shift und ControlZone Leveling reduzieren den Nacharbeitsaufwand nach der Wandmontage erheblich - ein klarer Vorteil bei Projekten mit mehreren Standorten oder engen Zeitplänen. Bei Fragen zu Mengenrabatten, Filialroll-outs oder Projektpreisen sprechen Sie uns gerne an.
| Zustellung: | Zustellung mittels Paket |
|---|---|
| Hersteller-Produktnummer: | KITXWXSM1U |
| Lieferumfang: | Chief KITXWXSM1U Jupiter PANA105 XX-Large Micro-Adjust Wandhalterung, 2× 42"-Quertraverse (Z), 2× 34"-Quertraverse (Y), 2× Wandplatte (S), 4× Endkappe (T), 2× Rohrverbindungsschelle (BB), Interface-Klammern links und rechts (W, X), Universal-Montageschrauben-Set (A–H), Befestigungs-Hardware-Kit (Holzdübel, Betonverankerungen, Flansch-Schrauben, Unterlegscheiben, Imbusschlüssel) |
| Kein Verkauf an Privatpersonen: | Ja |
| Besonderheiten: | Micro-Adjust-System: Quer-Rail-Schienen stufenlos horizontal verschiebbar für präzise Display-Positionierung ohne Demontage; maximales horizontales Lochmuster 1885 mm (ohne Umkehren der Aufrechten) bzw. 1954 mm (mit umgekehrten Aufrechten); kompatibel mit FCAXV1U Pull-Out-Zubehör (Tragkraft bleibt 113,4 kg); optionales Zubehör: Chief FCASTC Fusion Storage Cabinet – direkt an die Halterung schraubbar, bietet verdecktes Stauraumfach für AV-Hardware unterhalb des Displays |
| Anzahl Displays: | 1 |
| Display-Kompatibilität ("): | 80-120 |
| Ausrichtung: | Landscape |
| Höhenverstellung: | Nein |
| Motorisierte Halterung: | Nein |
| Neigbare Halterung: | Nein |
| Schwenkbare Halterung: | Nein |
| Drehbare Halterung: | Nein |
| Ausziehbare Halterung: | Nein |
| Pop-Out Funktion: | Nein |
| Kategorie: | Wandhalterung |
| Montagemöglichkeiten: | Wand |
| Ablageboard inklusive: | Nein |
| Einsatzbereiche: | Bildung, Business, Einzelhandel, Gastronomie, Home-Office, Hotelgewerbe, Kultur, öffentliche Einrichtungen, Rental, Transportwesen, Schaufenster |
| Videokonferenzablage inklusive: | Nein |
| Farbe: | Schwarz |
| Outdoor: | Nein |
| VESA (mm): | 1300x100-1954x600 |
| Bundle: | Nein |
| Tragfähigkeit: | 113.4 kg |
| Installation: | Wandmontage |
