Hagor CPS Menuboard D5P 46-65" - Deckenhalterung 5 Displays Portrait - max. 40 kg je Screen - VESA 400x600 - neigbar - schwarz

Hagor

871,07 €

Alles Wissenswerte über den Versand und die Lagerbestände

Bitte kontaktieren Sie uns für den Liefertermin.

Ausrichtung

Landscape

Portrait

Anzahl Displays

2

3

4

5

Nummer: ND-21458.8

Jetzt einloggen und individuelle Kundengruppen-Preise, Mengenstaffeln und Rechnungskauf freischalten.

Zum Login

Play statt Pause: "Hagor CPS Menuboard D5P 46-65" - Deckenhalterung 5 Displays Portrait - max. 40 kg je Screen - VESA 400x600 - neigbar - schwarz"

Fünf Menuboard-Screens nebeneinander – und nur 3,4 Meter Deckenstrecke verfügbar. Was im Landscape-Format schlicht nicht geht, löst das Hochformat: Fünf Displays im Querformat benötigen gut sechs Meter; dieselben fünf Displays im Hochformat passen in 3409 mm. Die Hagor CPS Menuboard D5P 46–65" (Art.-Nr. 3319) ist das größte Portrait-System dieser Serie und nutzt genau diesen Platzvorteil: fünf VESA-Arme auf einer gemeinsamen Rail, alle im Hochformat, alle automatisch auf gleicher Höhe und bündig – ohne den Aufwand, fünf einzelne Halterungen millimetergenau auszurichten.

Das D5P ist die Wahl für Flagship-Gastronomieinstallationen, Stadionverpflegungsbereiche und breite Retail-Tresenzonen, die fünf klar abgegrenzte Inhaltsbereiche im Hochformat benötigen – und dabei rund 2,6 Meter weniger Deckenstrecke verbrauchen als ein vergleichbares Landscape-System.

FÜNF SCREENS IM HOCHFORMAT – IN NUR 3409 MM BREITE.

✓ Komplettsystem für fünf Displays (46–65") in Portrait-Ausrichtung – alle Komponenten im Lieferumfang.
✓ Nur 3409 mm Gesamtbreite – fast 2,6 Meter kompakter als ein Landscape-Fünfer-System.
✓ Alle fünf VESA-Aufnahmen individuell neigbar (–5° bis +15°) – Blickwinkel an jeder Position separat optimierbar.

Fünf Portrait-Screens: Maximale Screenanzahl, minimaler Platzbedarf

🍽

Flagship-Gastronomie mit fünf kategorisierten Menuboards

Fünf Hochformat-Screens ermöglichen die vollständige Speisekartenkommunikation in Filialen mit fünf Inhaltsbereichen – Vorspeisen, Hauptgerichte, Beilagen, Desserts, Getränke – je auf einem eigenen Screen. Auf 3409 mm Breite realisiert, passt dieses System auch in Tresenzonen, die für ein Landscape-Fünfer-System auf fast sechs Meter ausgelegt werden müssten.

✈

Stadionverpflegung & Konzerthallen-Tresen

In Arenaverpflegungsbereichen mit begrenztem Deckenraum – abgehängte Decken, kurze Deckensegmente zwischen Licht- und Lüftungsinstallationen – ist das Portrait-Format oft die einzige Möglichkeit, fünf Screens nebeneinander zu realisieren. Das D5P liefert die fünf Screens in unter 3,5 Meter Systembreite.

🏢

Retail-Installationen mit fünf Inhaltssegmenten

Fünf Hochformat-Screens können fünf inhaltlich vollständig getrennte Kommunikationsbereiche abbilden – Sortimentssegmente, Aktionen, Preiskategorien, Markenflächen – auf einer Gesamtbreite, die in mittlere Kassenvorflächen passt, ohne den Deckenbereich zu überlasten.

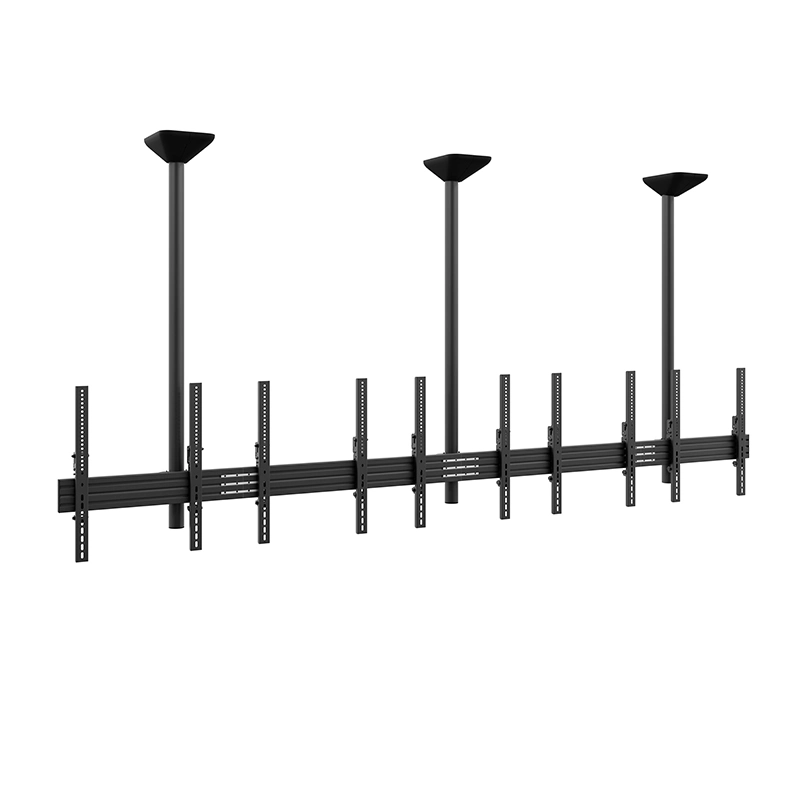

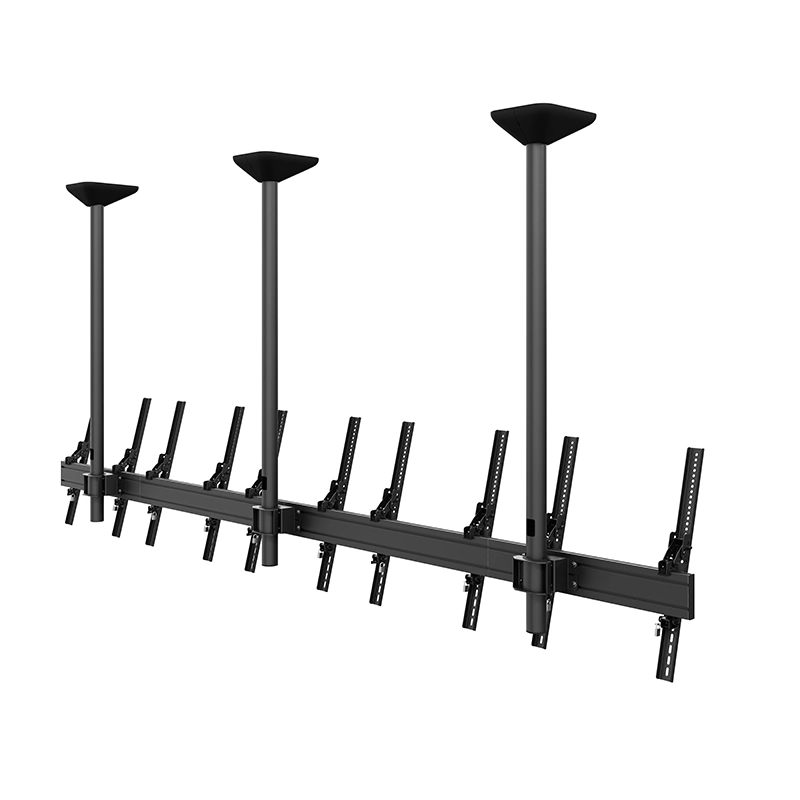

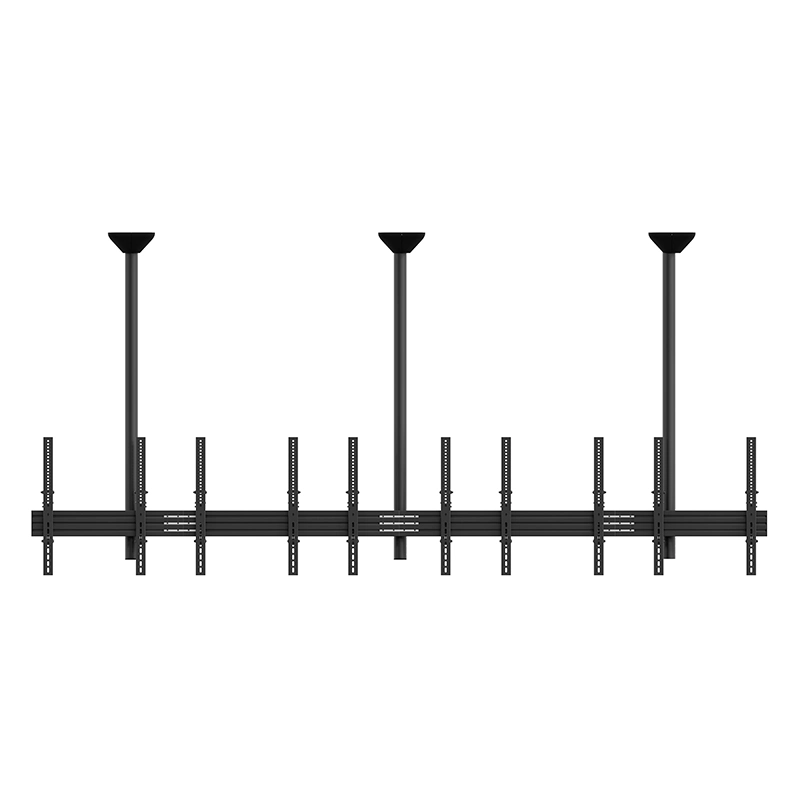

Hagor CPS Menuboard D5P 46–65" im Detail: Aufbau und Technik

Fünf Portrait-Arme, VESA max. 400×600 mm, neigbar –5° bis +15°

📐

VESA 100×200 mm bis 400×600 mm – fünf Arme im Portrait-Format

Die fünf VESA-Aufnahmen decken im Hochformat eine Breite von 100 bis 600 mm und eine Höhe von 200 bis 400 mm ab. Das maximale VESA-Muster beträgt 400×600 mm. Alle Arme arbeiten unabhängig voneinander. Bei einem einheitlichen Displaymodell an allen fünf Positionen – wie es bei Rollout-Projekten üblich ist – vereinfacht das die VESA-Prüfung auf einen einzigen Arbeitsschritt.

📏

Neigung –5° bis +15° – für Portrait-Betrieb an hohen Decken besonders relevant

Im Hochformat wirken Displays optisch höher – ohne ausreichende Neigung nach unten müssen Betrachter den Blick heben, um den oberen Teil des Screens zu erfassen. Bei fünf Screens in einer Reihe lassen sich alle Arme individuell einstellen: Außenpositionen können leicht zur Mitte ausgerichtet werden, Mittenpositionen flacher – für eine gleichmäßig gute Lesbarkeit über die gesamte Anlage.

⚖

40 kg max. Traglast je Screen – bis zu 200 kg Gesamtlast

Jeder der fünf Arme trägt bis zu 40 kg. Bei fünf schweren Commercial-Displays im 65-Zoll-Bereich kann das Gesamtgewicht der Screens bis zu 200 kg betragen. Die Deckenverankerung muss diese Last dauerhaft tragen können – eine Tragfähigkeitsprüfung vor der Montage ist zwingend erforderlich.

Gesamtbreite 3409 mm – drei Deckenpunkte, kürzbar

Das D5P spannt 3409 mm – rund 3,4 Meter. Zum direkten Vergleich: Das Landscape-Pendant für fünf Displays benötigt 6009 mm. Der Unterschied von fast 2,6 Metern ist der entscheidende Planungsvorteil des Portrait-Systems – er ermöglicht fünf Screens dort, wo das Landscape-Format räumlich scheitert. Das System wird an drei Deckenpunkten verankert. Die Rails können bei Bedarf gekürzt werden.

Kabelmanagement über Kabelclips an den Rails

🔌

Fünf Displays, alle Kabel geführt – Kabelclips im Lieferumfang

Kabelclips sind Bestandteil des Lieferumfangs und werden direkt an den Rails befestigt. Strom- und Datenleitungen aller fünf Displays werden entlang der Tragstruktur geführt – geordnet, unsichtbar und ohne hängende Kabelschleifen zwischen den Screens.

Modular und erweiterbar: comPROnents®-Kompatibilität

Das CPS Menuboard D5P ist vollständig kompatibel mit den Einzelkomponenten der Hagor comPROnents®-Serie. Bei einer Investition dieser Größenordnung schützt das die Wirtschaftlichkeit: Rohrhöhen können später angepasst, einzelne Arme getauscht und Komponenten bei Standortwechseln weiterverwendet werden.

Technische Spezifikationen

Allgemein

Artikelnummer	3319
Hersteller	Hagor Products GmbH
Produktserie	comPROnents® Komplettlösung
Montageart	Deckenmontage
Anzahl Bildschirme	5 (nebeneinander, Portrait)
Farbe	Schwarz (pulverbeschichtet, schlag- und kratzfest)

Kompatibilität & Tragfähigkeit

Displaygröße	46–65" (117–165 cm Diagonale)
VESA-Kompatibilität (Breite)	min. 100 mm – max. 600 mm
VESA-Kompatibilität (Höhe)	min. 200 mm – max. 400 mm
Max. VESA	400×600 mm
Max. Traglast je Screen	40 kg
Montageausrichtung	Portrait (Hochformat)

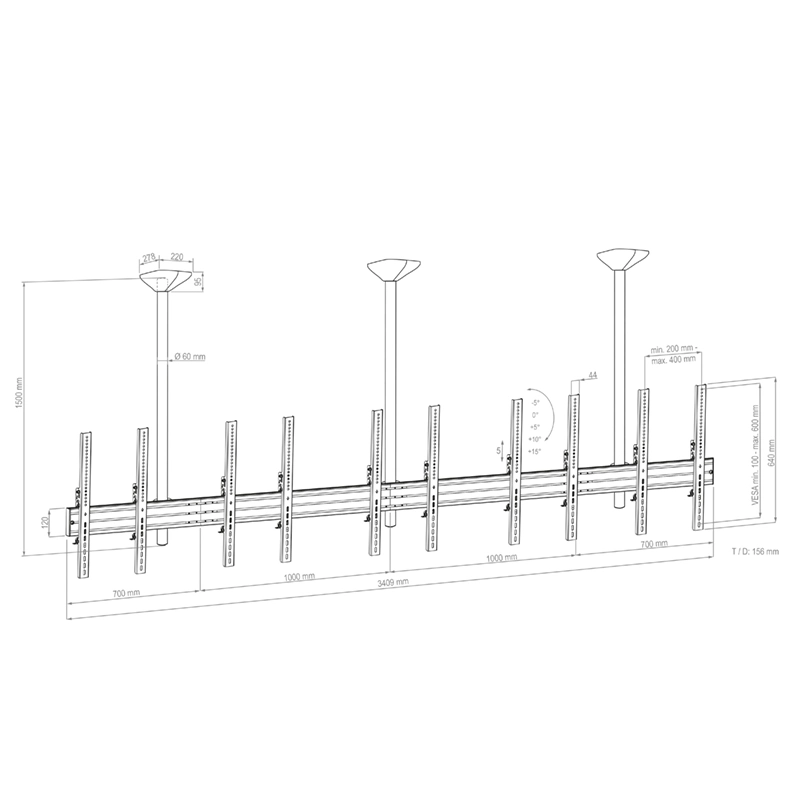

Abmaße & Einstellmöglichkeiten

Gesamtbreite Rails	3409 mm (bei Bedarf kürzbar)
Deckenpunkte	3
Rohrtiefe (T / D)	156 mm
Rohrdurchmesser	Ø 60 mm
Neigung VESA-Aufnahme	–5° bis +15°
Max. Rohrlänge	1500 mm

Installation & Zubehör

Kabelmanagement	Kabelclips an den Rails (im Lieferumfang)
Erweiterbarkeit	Kombinierbar mit Hagor comPROnents®-Serie
Lieferumfang	Deckenflansche, Rohre, Rails, VESA-Arme (5×), Kabelclips, Schraubenset, Spreizdübel, Endkappen, Abdeckungen

Schnellcheck

👍 Die Stärken

✓Das größte Portrait-System der Serie – fünf Hochformat-Screens, nur 3409 mm breit

✓Fast 2,6 Meter kompakter als ein Landscape-Fünfer-System – entscheidend in räumlich begrenzten Bereichen

✓Alle fünf Screens automatisch auf gleicher Höhe – gemeinsame Rail macht Einzelausrichtung überflüssig

✓Neigung –5° bis +15° je Arm – Außen- und Mittenpositionen individuell optimierbar

✓comPROnents®-kompatibel – Komponenten wiederverwendbar bei Umbau oder Standortwechsel

💡 Gut zu wissen

→Nur Portrait-Ausrichtung – für Landscape-Betrieb ist ein anderes System erforderlich

→Displays müssen für Portrait-Dauerbetrieb freigegeben sein – vor Bestellung prüfen

→Gesamtlast bei fünf schweren Displays bis zu 200 kg – Deckeneignung und Tragfähigkeit vor Montage prüfen lassen

→Bei Projekten dieser Größenordnung frühzeitig Kontakt aufnehmen – wir unterstützen bei der Planung

Häufige Fragen zur Hagor CPS Menuboard D5P 46–65" (FAQ)

Wie schafft das Hagor CPS Menuboard D5P 46–65" fünf Displays auf nur 3409 mm Breite?

Weil die fünf Displays im Hochformat montiert werden. Ein Display im Hochformat ist deutlich schmaler als dasselbe Display im Querformat – deshalb beanspruchen fünf Screens im Portrait-System nur 3409 mm Deckenstrecke, während ein Landscape-System für fünf Displays dieser Größe rund 6009 mm benötigt. Der Unterschied von fast 2,6 Metern entscheidet in vielen Einbausituationen darüber, ob eine Fünfer-Reihe überhaupt realisierbar ist.

Welches VESA-Muster unterstützt die Hagor CPS Menuboard D5P 46–65" für Portrait-Displays?

Die VESA-Aufnahmen der Hagor CPS Menuboard D5P 46–65" unterstützen im Hochformat eine Breite von 100 bis 600 mm und eine Höhe von 200 bis 400 mm. Das maximale VESA-Muster beträgt 400×600 mm (H×B im Hochformat). Bitte prüfen Sie vor der Bestellung das VESA-Muster aller fünf Displays im Portrait-Betrieb sowie die Herstellerfreigabe für Portrait-Dauerbetrieb. Nicht jedes Display ist für den dauerhaften Betrieb im Hochformat zugelassen.

Ist die Neigung der fünf Portrait-Displays beim Hagor CPS Menuboard D5P 46–65" einstellbar?

Ja. Jede der fünf VESA-Aufnahmen lässt sich unabhängig von –5° bis +15° neigen. Im Portrait-Betrieb ist eine ausreichende Neigung nach unten besonders wichtig, damit der obere Bereich der hochformatigen Screens für Betrachter in normaler Stehhaltung gut lesbar ist. Die Neigungseinstellung ist mechanisch und dauerhaft fixierbar, jede der fünf Positionen kann individuell eingestellt werden.

Für welche Einsatzbereiche ist das Hagor CPS Menuboard D5P 46–65" besonders geeignet?

Das Hagor CPS Menuboard D5P 46–65" ist das größte Portrait-System dieser Serie und eignet sich für großflächige Menuboard-Installationen, bei denen fünf Hochformat-Screens nebeneinander gefordert sind, aber keine sechs Meter Deckenstrecke zur Verfügung stehen. Typische Einsatzbereiche sind Flagship-Filialen der Systemgastronomie, große Fast-Food-Tresen, Stadionverpflegungsbereiche sowie Retail-Installationen mit fünf inhaltlich getrennten Kommunikationsbereichen im Hochformat.

Was muss ich vor der Deckenmontage der Hagor CPS Menuboard D5P 46–65" beachten?

Hagor weist in den Installationsunterlagen ausdrücklich darauf hin, dass vor der Montage die Eignung der Decke geprüft werden muss. Bei fünf Displays mit je bis zu 40 kg Traglast kann die Gesamtlast der Screens bis zu 200 kg betragen. Das System wird an drei Deckenpunkten verankert. Die mitgelieferten Dübel sind möglicherweise nicht für alle Deckenkonstruktionen geeignet. Bei einem System dieser Größenordnung empfehlen wir eine fachgerechte Planung und Montage durch qualifiziertes Personal.

Kann die Hagor CPS Menuboard D5P 46–65" mit anderen Hagor-Komponenten kombiniert werden?

Ja. Das D5P ist vollständig kompatibel mit den Einzelkomponenten der Hagor comPROnents®-Serie. Das ermöglicht projektspezifische Anpassungen – andere Rohrhöhen, veränderte Displayabstände oder spätere Erweiterungen – ohne das Gesamtsystem ersetzen zu müssen. Die Gesamtbreite von 3409 mm kann bei Bedarf auch gekürzt werden.

Unser Fazit

Die Hagor CPS Menuboard D5P 46–65" ist die Antwort auf eine konkrete Planungsherausforderung: fünf Screens, aber zu wenig Decke für das Landscape-Format. Mit 3409 mm Systembreite liefert das D5P fast 2,6 Meter Platzvorteil gegenüber dem Landscape-Pendant – ohne Abstriche bei der Screenanzahl oder der Installationsqualität. Wichtig: Displays müssen für Portrait-Dauerbetrieb freigegeben sein, und die Decke muss die Last von bis zu 200 kg dauerhaft tragen können. Wir unterstützen bei der Projektplanung und erstellen auf Anfrage ein individuelles Angebot.

Zustellung:	Zustellung mittels Spedition
GTIN/EAN:	4250058533197
Hersteller-Produktnummer:	3319
Lieferumfang:	Hagor CPS Menuboard D5P 46 – 65″ Deckenhalterungsset, Schrauben und Dübel, Montageanleitung
Kein Verkauf an Privatpersonen:	Ja
Besonderheiten:	Side-by-Side Montage, Kabelführung über Kabelclips an den Rails, kombinier- und erweiterbar mit comPROnents-Serie
Hinweise:	3409 mm Gesamtbreite / Breite bei Bedarf kürzbar
Farbe:	Schwarz
VESA (mm):	600x400
Display-Kompatibilität ("):	46 - 65
Tragfähigkeit:	40 kg, 200 kg
Ausrichtung:	Portrait
Anzahl Displays:	5
Ausziehbare Halterung:	Nein
Schwenkbare Halterung:	Nein
Neigbare Halterung:	Ja
Neigung:	+15 / -5°
Motorisierte Halterung:	Nein
Drehbare Halterung:	Nein
Höhenverstellung:	Nein
Pop-Out Funktion:	Nein
Outdoor:	Nein
Montagemöglichkeiten:	Decke
Ablageboard inklusive:	Nein
Installation:	Deckenmontage
Videokonferenzablage inklusive:	Nein
Bundle:	Nein
Einsatzbereiche:	Hotelgewerbe, Business, Gastronomie, Einzelhandel, Kultur, Transportwesen, Bildung, öffentliche Einrichtungen, Schaufenster
Kategorie:	Deckenhalterung, Menuboard
