Hagor CPS Menuboard D4P 46-65" - Deckenhalterung 4 Displays Portrait - max. 40 kg je Screen - VESA 400x600 - neigbar - schwarz

Hagor

768,97 €

Alles Wissenswerte über den Versand und die Lagerbestände

Bitte kontaktieren Sie uns für den Liefertermin.

Ausrichtung

Landscape

Portrait

Anzahl Displays

2

3

4

5

Nummer: ND-21458.5

Jetzt einloggen und individuelle Kundengruppen-Preise, Mengenstaffeln und Rechnungskauf freischalten.

Zum Login

Play statt Pause: "Hagor CPS Menuboard D4P 46-65" - Deckenhalterung 4 Displays Portrait - max. 40 kg je Screen - VESA 400x600 - neigbar - schwarz"

Vier Menuboard-Screens nebeneinander – aber die verfügbare Deckenstrecke lässt keine vier Meter zu? Genau hier trennt sich das Portrait-System vom Landscape-System. Vier 65-Zoll-Displays im Querformat nebeneinander beanspruchen weit über vier Meter Breite – dieselben vier Displays im Hochformat passen in knapp 2,7 Meter. Die Hagor CPS Menuboard D4P 46–65" (Art.-Nr. 3318) nutzt diesen Effekt: vier VESA-Arme auf einer gemeinsamen Rail, alle im Portrait-Format, alle automatisch auf gleicher Höhe und bündig ausgerichtet – ohne das mühevolle Einzelausmessen, das bei vier separaten Halterungen unvermeidlich wäre.

Das D4P vereint damit zwei Vorteile: maximale Screenzahl in minimaler Deckenbreite. Für Gastronomie-Installationen mit strukturierten Speisekarten im Hochformat, die viel Inhalt auf engem Raum kommunizieren müssen, ist das die passende Antwort.

VIER SCREENS IM HOCHFORMAT – IN NUR 2709 MM BREITE.

✓ Komplettsystem für vier Displays (46–65") in Portrait-Ausrichtung – alle Komponenten im Lieferumfang.
✓ Nur 2709 mm Gesamtbreite – vier Screens im Hochformat brauchen deutlich weniger Deckenstrecke als vier im Querformat.
✓ VESA-Aufnahmen individuell neigbar –5° bis +15° – Blickwinkel für Stehhaltung präzise einstellbar.

Vier Displays im Portrait: Wo macht dieses System besonders Sinn?

🍽

Große Systemgastronomie mit begrenzter Tresentiefe

Vier kategorisierte Speisekartenflächen – Vorspeisen, Hauptgerichte, Desserts, Getränke – jeweils auf einem eigenen Screen im Hochformat: Das ist das klassische Einsatzszenario für das D4P. Die Gesamtbreite von 2709 mm passt selbst in Tresenbereiche, die für ein Landscape-Vierer-System keine 4,7 Meter hergeben.

🏢

Retail & Instore-Kommunikation mit vier Inhaltsbereichen

Wo vier separate Kommunikationsbereiche nebeneinander benötigt werden – Aktionsflächen, Sortimentssegmente, saisonale Inhalte – bietet das D4P die Fläche ohne den Platzbedarf eines Landscape-Systems. Besonders relevant für Kassenvorflächen in mittleren Einkaufsflächen mit begrenztem Deckenbereich.

🏛

Behörden & öffentliche Einrichtungen mit Informationssäulen-Charakter

Vier Hochformat-Screens nebeneinander wirken wie eine Informationswand mit klar abgegrenzten Bereichen – Linienpläne, Wartezeiten, Durchsagen, aktuelle Meldungen können je Screen getrennt ausgespielt werden. Die kompakte Systembreite macht das D4P auch in schmaleren Wartezonen oder Fluren einsetzbar.

Hagor CPS Menuboard D4P 46–65" im Detail: Aufbau und Technik

Vier Portrait-Arme, VESA max. 400×600 mm, neigbar –5° bis +15°

📐

VESA 100×200 mm bis 400×600 mm – auf Portrait-Betrieb ausgelegt

Die vier VESA-Aufnahmen decken im Hochformat eine Breite von 100 bis 600 mm und eine Höhe von 200 bis 400 mm ab. Das maximale VESA-Muster beträgt 400×600 mm (H×B). Alle vier Arme arbeiten unabhängig voneinander. Bitte das VESA-Muster jedes Displays gesondert im Portrait-Betrieb prüfen, da sich die Bohrpunkte im Hochformat je nach Hersteller anders verhalten können als im Querformat.

📏

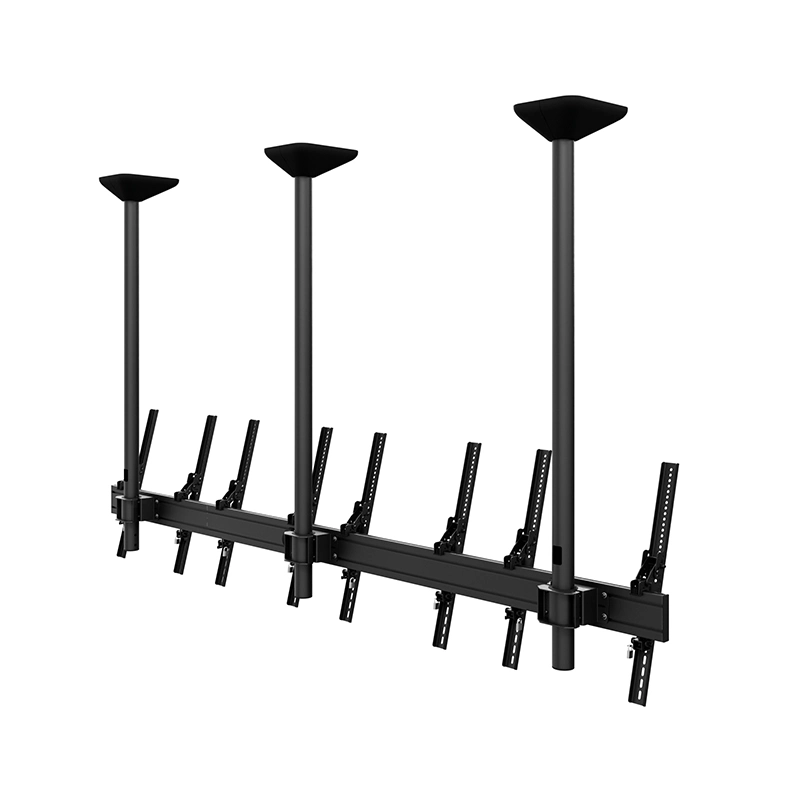

Neigung –5° bis +15° – im Hochformat besonders relevant

Portrait-Displays wirken optisch höher als Landscape-Screens – ohne ausreichende Neigung nach unten müssen Betrachter den Kopf heben, um den oberen Bereich des Screens zu lesen. Die Neigbarkeit von –5° bis +15° pro Arm ermöglicht es, alle vier Screens exakt auf die Augenzirkathöhe der Kundschaft auszurichten. Die Einstellung ist mechanisch und dauerhaft fixierbar.

⚖

40 kg max. Traglast je Screen – für kommerzielle Displays ausgelegt

Jeder der vier Arme trägt bis zu 40 kg. Das deckt auch schwerere Commercial-Displays im 65-Zoll-Bereich ab. Die Deckenkonstruktion muss das Gesamtgewicht aller vier Displays dauerhaft tragen können – die Prüfung der Deckeneignung vor der Montage ist bei diesem System obligatorisch.

Gesamtbreite 2709 mm – drei Deckenpunkte, kürzbar

Das D4P spannt in der Standardkonfiguration 2709 mm – rund 2,7 Meter. Zum Vergleich: Ein Landscape-System für vier Displays gleicher Größe benötigt über 4,7 Meter. Der Unterschied von fast zwei Metern entscheidet in vielen Einbausituationen darüber, ob vier Screens überhaupt möglich sind. Das System wird an drei Deckenpunkten verankert. Die Rails können bei Bedarf gekürzt werden.

Kabelmanagement über Kabelclips an den Rails

🔌

Vier Displays, alle Kabel geordnet – Kabelclips im Lieferumfang

Kabelclips werden direkt an den Rails befestigt und führen Strom- und Datenleitungen aller vier Displays entlang der Tragstruktur. Hängende Kabelstränge zwischen den Screens – optisch störend und bei der Reinigung hinderlich – werden von Anfang an vermieden. Zusatzmaterial für die Kabelführung ist nicht erforderlich.

Modular und erweiterbar: comPROnents®-Kompatibilität

Das CPS Menuboard D4P ist Teil der Hagor comPROnents®-Produktwelt. Alle Komponenten des Systems sind mit den Einzelteilen dieser Serie kombinierbar. Das schützt die Investition: Bei einem späteren Standortwechsel, einer Rohrhöhenanpassung oder einer Umkonfiguration auf ein anderes System müssen nicht alle Teile ersetzt werden.

Technische Spezifikationen

Allgemein

Artikelnummer	3318
Hersteller	Hagor Products GmbH
Produktserie	comPROnents® Komplettlösung
Montageart	Deckenmontage
Anzahl Bildschirme	4 (nebeneinander, Portrait)
Farbe	Schwarz (pulverbeschichtet, schlag- und kratzfest)

Kompatibilität & Tragfähigkeit

Displaygröße	46–65" (117–165 cm Diagonale)
VESA-Kompatibilität (Breite)	min. 100 mm – max. 600 mm
VESA-Kompatibilität (Höhe)	min. 200 mm – max. 400 mm
Max. VESA	400×600 mm
Max. Traglast je Screen	40 kg
Montageausrichtung	Portrait (Hochformat)

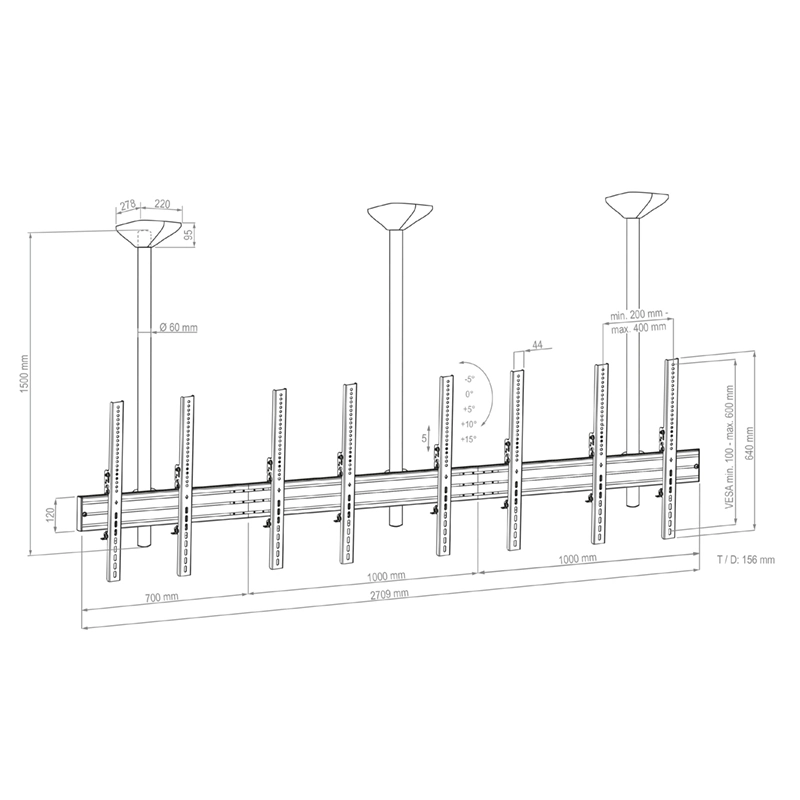

Abmaße & Einstellmöglichkeiten

Gesamtbreite Rails	2709 mm (bei Bedarf kürzbar)
Deckenpunkte	3
Rohrtiefe (T / D)	156 mm
Rohrdurchmesser	Ø 60 mm
Neigung VESA-Aufnahme	–5° bis +15°
Max. Rohrlänge	1500 mm

Installation & Zubehör

Kabelmanagement	Kabelclips an den Rails (im Lieferumfang)
Absicherung	Vorhängeschloss-Option (Vorhängeschloss nicht im Lieferumfang)
Erweiterbarkeit	Kombinierbar mit Hagor comPROnents®-Serie
Lieferumfang	Deckenflansche, Rohre, Rails, VESA-Arme (4×), Kabelclips, Schraubenset, Spreizdübel, Endkappen, Abdeckungen

Schnellcheck

👍 Die Stärken

✓Vier Screens im Hochformat in nur 2709 mm – fast 2 Meter schmaler als das Landscape-Pendant

✓Gemeinsame Rail – alle vier Portrait-Screens automatisch auf gleicher Höhe und bündig

✓Neigung –5° bis +15° je Arm – Blickwinkel auf Stehhaltung der Kundschaft präzise einstellbar

✓Kabelclips im Lieferumfang – alle vier Screenleitungen sauber geführt

✓comPROnents®-kompatibel – langfristig erweiterbar und umbaufähig

💡 Gut zu wissen

→Nur Portrait-Ausrichtung – für Landscape-Betrieb ist ein anderes System erforderlich

→Displays müssen vom Hersteller für Portrait-Dauerbetrieb freigegeben sein – vor Bestellung prüfen

→Deckeneignung vor Montage prüfen – drei Deckenpunkte, Gesamtlast bei vier schweren Displays bis zu 160 kg

→Vorhängeschloss für optionale Diebstahlsicherung nicht im Lieferumfang

Häufige Fragen zur Hagor CPS Menuboard D4P 46–65" (FAQ)

Warum ist das Hagor CPS Menuboard D4P 46–65" trotz vier Displays nur 2709 mm breit?

Weil die vier Displays im Hochformat montiert werden. Ein 65-Zoll-Display ist im Portrait-Betrieb deutlich schmaler als im Querformat – entsprechend weniger Breite beansprucht jeder Screen an der Schiene. Vier 65-Zoll-Displays im Landscape-Format benötigen über vier Meter Deckenstrecke; dieselben vier Displays im Hochformat passen in 2709 mm. Das macht das D4P zum System der Wahl, wenn vier Screens nebeneinander gewünscht sind, aber die verfügbare Deckenstrecke begrenzt ist.

Welches VESA-Muster unterstützt die Hagor CPS Menuboard D4P 46–65" für Portrait-Displays?

Die VESA-Aufnahmen der Hagor CPS Menuboard D4P 46–65" unterstützen im Hochformat eine Breite von 100 bis 600 mm und eine Höhe von 200 bis 400 mm. Das maximale VESA-Muster beträgt 400×600 mm (H×B im Hochformat). Bitte prüfen Sie vor der Bestellung das VESA-Muster Ihrer Displays im Portrait-Betrieb sowie die Herstellerfreigabe für Portrait-Dauerbetrieb.

Für welche Displaygrößen ist die Hagor CPS Menuboard D4P 46–65" geeignet?

Die Hagor CPS Menuboard D4P 46–65" ist für vier Displays zwischen 46 und 65 Zoll (117 bis 165 cm Diagonale) ausgelegt, die nebeneinander im Hochformat an der Decke montiert werden. Die maximale Traglast beträgt 40 kg je Screen. Wichtig: Nicht jedes Display ist für den Dauerbetrieb im Hochformat freigegeben – das muss vor der Bestellung anhand des Hersteller-Datenblatts des jeweiligen Displays geprüft werden.

Ist die Neigung der vier Portrait-Displays beim Hagor CPS Menuboard D4P 46–65" einstellbar?

Ja. Jede der vier VESA-Aufnahmen lässt sich unabhängig von –5° bis +15° neigen. Im Portrait-Betrieb ist das besonders wichtig: Da die Displays höher wirken als im Querformat, müssen sie oft stärker nach unten geneigt werden, damit Betrachter in normaler Stehhaltung den Inhalt ohne Kopfrecken lesen können. Die Neigungseinstellung erfolgt mechanisch und lässt sich nach der Montage dauerhaft fixieren.

Kann die Hagor CPS Menuboard D4P 46–65" gekürzt oder mit anderen Hagor-Komponenten kombiniert werden?

Ja. Die Gesamtbreite von 2709 mm kann bei Bedarf gekürzt werden, um das System an kürzere Deckenbereiche anzupassen. Zusätzlich ist das D4P vollständig kompatibel mit den Einzelkomponenten der Hagor comPROnents®-Serie, was spätere Erweiterungen, Rohrhöhenveränderungen oder Umkonfigurationen ermöglicht – ohne das gesamte System austauschen zu müssen.

Was muss ich vor der Deckenmontage der Hagor CPS Menuboard D4P 46–65" beachten?

Hagor weist in den Installationsunterlagen ausdrücklich darauf hin, dass vor der Montage die Eignung der Decke geprüft werden muss. Das System wird an drei Deckenpunkten verankert und trägt bei voller Auslastung mit vier Displays bis zu 160 kg Displaygewicht. Die mitgelieferten Dübel sind möglicherweise nicht für alle Deckenkonstruktionen geeignet. Bei Beton, Holzbalken oder abgehängten Decken können andere Befestigungsmittel erforderlich sein. Die Montage sollte durch Fachpersonal erfolgen.

Unser Fazit

Die Hagor CPS Menuboard D4P 46–65" löst ein konkretes Planungsproblem: vier Screens nebeneinander, aber zu wenig Deckenstrecke für ein Landscape-System. Das Hochformat macht es möglich – und das gemeinsame Tragesystem sorgt dafür, dass alle vier Displays plan und auf gleicher Höhe hängen, ohne Nachjustier-Aufwand. Wichtig: Displays müssen für Portrait-Dauerbetrieb freigegeben sein, und die Decke muss die Last von bis zu 160 kg dauerhaft tragen können. Bei Fragen zur Displayauswahl, zur Planung oder zu Projektangeboten sprechen Sie uns gerne an.

Zustellung:	Zustellung mittels Spedition
GTIN/EAN:	4250058533180
Hersteller-Produktnummer:	3318
Lieferumfang:	Hagor CPS Menuboard D4P 46 – 65″ Deckenhalterungsset, Schrauben und Dübel, Montageanleitung
Kein Verkauf an Privatpersonen:	Ja
Besonderheiten:	Side-by-Side Montage, Kabelführung über Kabelclips an den Rails, kombinier- und erweiterbar mit comPROnents-Serie
Hinweise:	2709 mm Gesamtbreite / Breite bei Bedarf kürzbar
Farbe:	Schwarz
VESA (mm):	600x400
Display-Kompatibilität ("):	46 - 65
Tragfähigkeit:	40 kg, 160 kg
Ausrichtung:	Portrait
Anzahl Displays:	4
Ausziehbare Halterung:	Nein
Schwenkbare Halterung:	Nein
Neigbare Halterung:	Ja
Neigung:	+15 / -5°
Motorisierte Halterung:	Nein
Drehbare Halterung:	Nein
Höhenverstellung:	Nein
Pop-Out Funktion:	Nein
Outdoor:	Nein
Montagemöglichkeiten:	Decke
Ablageboard inklusive:	Nein
Installation:	Deckenmontage
Videokonferenzablage inklusive:	Nein
Bundle:	Nein
Einsatzbereiche:	Hotelgewerbe, Business, Gastronomie, Einzelhandel, Kultur, Transportwesen, Bildung, öffentliche Einrichtungen, Schaufenster
Kategorie:	Deckenhalterung, Menuboard
