Hagor CPS Menuboard D4L 46-65" - Deckenhalterung 4 Displays Landscape - max. 40 kg je Screen - VESA 600x400 - neigbar - schwarz

Hagor

774,00 €

Alles Wissenswerte über den Versand und die Lagerbestände

Bitte kontaktieren Sie uns für den Liefertermin.

Ausrichtung

Landscape

Portrait

Anzahl Displays

2

3

4

5

Nummer: ND-21458.6

Jetzt einloggen und individuelle Kundengruppen-Preise, Mengenstaffeln und Rechnungskauf freischalten.

Zum Login

Play statt Pause: "Hagor CPS Menuboard D4L 46-65" - Deckenhalterung 4 Displays Landscape - max. 40 kg je Screen - VESA 600x400 - neigbar - schwarz"

Vier Displays bündig nebeneinander an der Decke – mit vier einzelnen Halterungen ist das ein Projekt, das selten beim ersten Versuch gelingt. Vier verschiedene Bohrabstände, vier Höhentoleranzen, vier Mal nachjustieren: Am Ende hängt mindestens ein Screen ein paar Millimeter zu tief oder kippt leicht aus der Reihe – und das fällt bei vier Displays in einer Linie besonders auf, weil das Auge sofort Unregelmäßigkeiten erkennt. Die Hagor CPS Menuboard D4L 46–65" (Art.-Nr. 3314) löst dieses Problem strukturell: Alle vier VESA-Arme sitzen an einer gemeinsamen durchgehenden Rail, die an drei Deckenpunkten verankert wird – alle vier Screens hängen automatisch auf gleicher Höhe und in einer Ebene, ohne aufwendiges Einzelausmessen.

Das D4L ist das System für alle, denen drei Screens zu wenig sind: größere Tresenbereiche, Schalterzonen, breite Gastroflächen oder Bereiche, in denen vier Kameras den vollständigen Inhalt erst wirklich entfalten. Mit 4709 mm Gesamtbreite und VESA max. 600×400 mm im Landscape-Format ist es das größte System dieser Serie.

VIER SCREENS. EINE LINIE. KEIN KOMPROMISS.

✓ Komplettsystem für vier Displays (46–65") in Landscape-Ausrichtung – alle Komponenten im Lieferumfang.
✓ 4709 mm Gesamtbreite – ausgelegt für großflächige Tresenbereiche und breite Menuboard-Installationen.
✓ Alle vier VESA-Aufnahmen individuell neigbar (–5° bis +15°) – Blickwinkel pro Screen einstellbar.

Vier Displays an der Decke: Wann brauche ich mehr als drei Screens?

🍽

Große Gastro-Tresen mit mehreren Bestellzonen

In Systemgastronomie-Filialen mit mehreren parallelen Bestellschlangen genügen drei Screens oft nicht, um alle Positionen abzudecken. Vier Displays ermöglichen es, jeder Schlange einen eigenen Screen zuzuordnen oder unterschiedliche Inhaltsbereiche – Getränke, Hauptgerichte, Desserts, Aktionen – klar voneinander zu trennen.

🏢

Breite Schalterzonen & Empfangsbereiche

Behörden, Krankenhäuser, große Unternehmensempfangsbereiche oder Flughafensektionen mit mehreren Schaltern nebeneinander: Vier Screens in einer Linie schaffen eine durchgehende visuelle Informationsfläche, die auch aus größerer Entfernung oder aus seitlichen Blickwinkeln gut lesbar ist.

🛍	Retail mit breiten Kassenreihen Supermarkt-Kassenreihen, Bau- und Fachmarktbereiche oder Einkaufszentrum-Ankerpunkte, in denen Aktionen, Preise und Sortimentsinhalte auf breiter Front kommuniziert werden sollen, profitieren von vier Screens in einer durchgehenden Deckeninstallation.

Hagor CPS Menuboard D4L 46–65" im Detail: Aufbau und Technik

Vier VESA-Arme, VESA max. 600×400 mm, neigbar –5° bis +15°

📐

VESA 200×200 mm bis 600×400 mm – vier Arme, breite Displaykompatibilität

Alle vier VESA-Aufnahmen decken den Bereich von 200×200 mm bis maximal 600×400 mm ab. Die gängigsten VESA-Muster von 46- bis 65-Zoll-Displays im Landscape-Format sind damit abgedeckt. Die vier Arme arbeiten unabhängig voneinander – Displays mit unterschiedlichem VESA-Abstand können in einer Anlage kombiniert werden, solange sie im angegebenen Bereich liegen.

📏

Neigung –5° bis +15° – alle vier Arme individuell

Jede VESA-Aufnahme lässt sich unabhängig zwischen –5° und +15° neigen. Bei vier Displays in einer Reihe ist die Möglichkeit, jeden Arm einzeln auszurichten, besonders relevant: Screens an den Außenpositionen werden von Besuchern meist aus einem anderen Winkel betrachtet als die mittleren – mit individueller Neigungseinstellung lässt sich das gezielt kompensieren.

⚖

40 kg max. Traglast je Screen – gesamt bis zu 160 kg Displaygewicht

Jeder der vier Arme trägt bis zu 40 kg. Bei voller Auslastung mit vier schweren 65-Zoll-Displays kann das Gesamtgewicht der Screens bis zu 160 kg betragen. Die Deckenkonstruktion muss diese Last dauerhaft tragen können – eine Prüfung der Deckeneignung vor der Montage ist deshalb bei diesem System besonders wichtig.

Gesamtbreite 4709 mm – drei Deckenpunkte, kürzbar

Die Rails des D4L-Systems spannen in der Standardkonfiguration 4709 mm – knapp 4,7 Meter. Das System wird an drei Deckenpunkten verankert, was bei dieser Länge die notwendige Stabilität sicherstellt. Ist der verfügbare Deckenbereich kürzer, können die Rails gekürzt werden. Vor der Planung sollte die tatsächliche Deckenstrecke inklusive der Abstände zu Wänden und Einbauten vermessen werden.

Rückseitiges Kabelmanagement über Kabelclips

🔌

Vier Displays, vier Stromkabel – alle geführt, keines hängend

Kabelclips sind Bestandteil des Lieferumfangs und werden rückseitig an den Rails befestigt. Bei vier Displays bedeutet das vier Strom- und bis zu vier Datenleitungen, die alle geordnet entlang der Tragstruktur geführt werden. Unkontrolliert hängende Kabel – optisch und bei der Reinigung ein Problem – werden so von Anfang an vermieden.

🔧	Pulverbeschichtung schwarz – schlag- und kratzfest Alle Komponenten sind in Schwarz pulverbeschichtet – schlag- und kratzfest. Die Oberfläche bleibt auch im langjährigen Dauerbetrieb stabil und fügt sich in praktisch jede kommerzielle Raumgestaltung ein.

Modular und erweiterbar: comPROnents®-Kompatibilität

Das CPS Menuboard D4L gehört zur Hagor comPROnents®-Produktwelt. Alle verbauten Komponenten – Deckenflansche, Rohre, Rails, VESA-Arme – sind mit den Einzelteilen dieser Serie kombinierbar. Wer später Rohrhöhen anpassen, einzelne Arme austauschen oder die Anlage an einem anderen Standort in veränderter Konfiguration einsetzen möchte, muss das System nicht komplett ersetzen. Das ist bei einer Investition dieser Größenordnung ein relevanter Aspekt der langfristigen Planung.

Technische Spezifikationen

Allgemein

Artikelnummer	3314
Hersteller	Hagor Products GmbH
Produktserie	comPROnents® Komplettlösung
Montageart	Deckenmontage
Anzahl Bildschirme	4 (nebeneinander, Landscape)
Farbe	Schwarz (pulverbeschichtet, schlag- und kratzfest)

Kompatibilität & Tragfähigkeit

Displaygröße	46–65" (117–165 cm Diagonale)
VESA-Kompatibilität	200×200 mm bis max. 600×400 mm
Max. Traglast je Screen	40 kg
Montageausrichtung	Landscape (Querformat)

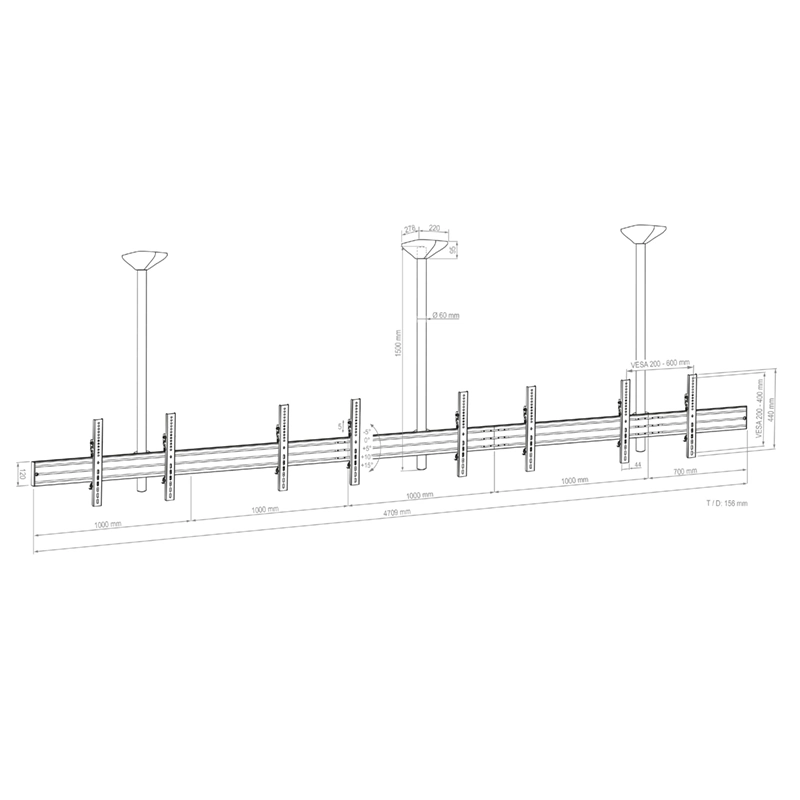

Abmaße & Einstellmöglichkeiten

Gesamtbreite Rails	4709 mm (bei Bedarf kürzbar)
Deckenpunkte	3
Rohrtiefe (T / D)	156 mm
Rohrdurchmesser	Ø 60 mm
Neigung VESA-Aufnahme	–5° bis +15°
Max. Rohrlänge	1500 mm

Installation & Zubehör

Kabelmanagement	Rückseitige Kabelclips an den Rails (im Lieferumfang)
Absicherung	Vorhängeschloss-Option (Vorhängeschloss nicht im Lieferumfang)
Erweiterbarkeit	Kombinierbar mit Hagor comPROnents®-Serie
Lieferumfang	Deckenflansche, Rohre, Rails, VESA-Arme (4×), Kabelclips, Schraubenset, Spreizdübel, Endkappen, Abdeckungen

Schnellcheck

👍 Die Stärken

✓Einzige Komplettlösung dieser Serie für vier Displays nebeneinander

✓Gemeinsame Tragschiene – alle vier Screens automatisch auf gleicher Höhe und plan

✓VESA 200×200 bis 600×400 mm – breite Displaykompatibilität

✓Neigung –5° bis +15° je Arm – Außen- und Mittenpositionen individuell ausrichtbar

✓Rückseitige Kabelclips im Lieferumfang – vier Displays, saubere Kabelinstallation

✓comPROnents®-kompatibel – langfristig erweiterbar und umbaufähig

💡 Gut zu wissen

→Gesamtbreite 4709 mm – Deckenstrecke und Raummaße vor der Bestellung prüfen

→Deckeneignung vor Montage prüfen – Gesamtlast bei vier schweren Displays kann bis zu 160 kg betragen

→Nur Landscape-Ausrichtung – für Portrait-Betrieb ist ein anderes System erforderlich

→Vorhängeschloss für optionale Diebstahlsicherung nicht im Lieferumfang

Häufige Fragen zur Hagor CPS Menuboard D4L 46–65" (FAQ)

Was ist der Unterschied zwischen dem Hagor CPS Menuboard D4L und einem System für drei Displays?

Das Hagor CPS Menuboard D4L 46–65" ist für vier Displays ausgelegt, die nebeneinander in Landscape-Ausrichtung an der Decke hängen. Die Gesamtbreite des Systems beträgt 4709 mm. Damit ist das D4L die richtige Wahl für größere Tresenbereiche, breitere Schaltertheken oder Bereiche, in denen vier Screens nebeneinander die gewünschte Kommunikationsfläche ergeben. Der grundlegende Aufbau – gemeinsame Rail, rückseitige Kabelführung, neigbare VESA-Arme – ist identisch mit den Systemen für drei Displays.

Welches VESA-Muster unterstützt die Hagor CPS Menuboard D4L 46–65"?

Die VESA-Aufnahmen der Hagor CPS Menuboard D4L 46–65" unterstützen VESA-Muster von 200×200 mm bis maximal 600×400 mm. Damit sind die gängigsten VESA-Normen für Displays im 46- bis 65-Zoll-Segment abgedeckt. Bitte prüfen Sie vor der Bestellung das VESA-Muster aller vier Displays anhand der jeweiligen Datenblätter. VESA-Muster über 600×400 mm werden von diesem System nicht unterstützt.

Wie viel Deckenbreite benötige ich für das Hagor CPS Menuboard D4L 46–65"?

Das Hagor CPS Menuboard D4L 46–65" hat eine Gesamtbreite von 4709 mm in der Standardkonfiguration. Das entspricht knapp 4,7 Metern Deckenstrecke für vier Displays im Landscape-Format. Die Rails können bei Bedarf gekürzt werden, wenn der verfügbare Deckenbereich kürzer ist. Vor der Planung sollte die tatsächlich verfügbare Deckenstrecke gemessen und mit den Abmessungen der einzuhängenden Displays abgeglichen werden.

Kann die Hagor CPS Menuboard D4L 46–65" gekürzt oder mit anderen Hagor-Komponenten erweitert werden?

Ja. Die Gesamtbreite von 4709 mm kann bei Bedarf gekürzt werden. Zusätzlich ist das System uneingeschränkt kompatibel mit den Einzelkomponenten der Hagor comPROnents®-Serie. Das ermöglicht Anpassungen an veränderte Raumsituationen, andere Rohrhöhen oder zusätzliche Display-Positionen, ohne das gesamte System ersetzen zu müssen.

Ist die Neigung der vier Displays beim Hagor CPS Menuboard D4L 46–65" einstellbar?

Ja. Jede der vier VESA-Aufnahmen ist individuell von –5° bis +15° neigbar. Das bedeutet: Alle vier Screens können unabhängig voneinander auf die gewünschte Betrachtungsperspektive ausgerichtet werden. Die Neigung wird nach der Montage mechanisch eingestellt und dauerhaft fixiert. Bei vier Displays nebeneinander ist eine einheitliche Neigungseinstellung besonders wichtig für ein sauberes Gesamtbild.

Was muss ich vor der Deckenmontage der Hagor CPS Menuboard D4L 46–65" beachten?

Hagor weist in den Installationsunterlagen ausdrücklich darauf hin, dass vor der Montage die Eignung der Decke geprüft werden muss. Bei vier Displays mit je bis zu 40 kg zusätzlichem Display-Gewicht trägt die Deckenkonstruktion eine erhebliche Last dauerhaft. Die mitgelieferten Materialien – insbesondere Dübel – sind möglicherweise nicht für alle Deckenkonstruktionen geeignet. Bei Beton, Holzbalken oder abgehängten Decken können andere Befestigungsmittel erforderlich sein. Die Montage sollte durch Fachpersonal erfolgen.

Unser Fazit

Die Hagor CPS Menuboard D4L 46–65" ist das richtige System für alle, die vier Displays sauber ausgerichtet und dauerhaft stabil an der Decke montieren müssen. Die gemeinsame Tragschiene macht die Ausrichtung zum Routinevorgang statt zum Justier-Marathon. Wichtig: Bei fast fünf Metern Systembreite und bis zu 160 kg Displaylast müssen Deckentragfähigkeit und Raummaße vor der Bestellung sorgfältig geprüft werden. Bei Fragen zur Planung, zu Mengenrabatten oder zu Projektangeboten sprechen Sie uns gerne an.

Zustellung:	Zustellung mittels Spedition
GTIN/EAN:	4250058533142
Hersteller-Produktnummer:	3314
Lieferumfang:	Hagor CPS Menuboard D4L 46 – 65″ Deckenhalterungsset, Schrauben und Dübel, Montageanleitung
Kein Verkauf an Privatpersonen:	Ja
Besonderheiten:	Side-by-Side Montage, Kabelführung über Kabelclips an den Rails, kombinier- und erweiterbar mit comPROnents-Serie
Hinweise:	4709 mm Gesamtbreite / Breite bei Bedarf kürzbar
Farbe:	Schwarz
VESA (mm):	600x400
Display-Kompatibilität ("):	46 - 65
Tragfähigkeit:	40 kg, 160 kg
Ausrichtung:	Landscape
Anzahl Displays:	4
Ausziehbare Halterung:	Nein
Schwenkbare Halterung:	Nein
Neigbare Halterung:	Ja
Neigung:	+15 / -5°
Motorisierte Halterung:	Nein
Drehbare Halterung:	Nein
Höhenverstellung:	Nein
Pop-Out Funktion:	Nein
Outdoor:	Nein
Montagemöglichkeiten:	Decke
Ablageboard inklusive:	Nein
Installation:	Deckenmontage
Videokonferenzablage inklusive:	Nein
Bundle:	Nein
Einsatzbereiche:	Hotelgewerbe, Business, Gastronomie, Einzelhandel, Kultur, Transportwesen, Bildung, öffentliche Einrichtungen, Schaufenster
Kategorie:	Deckenhalterung, Menuboard
