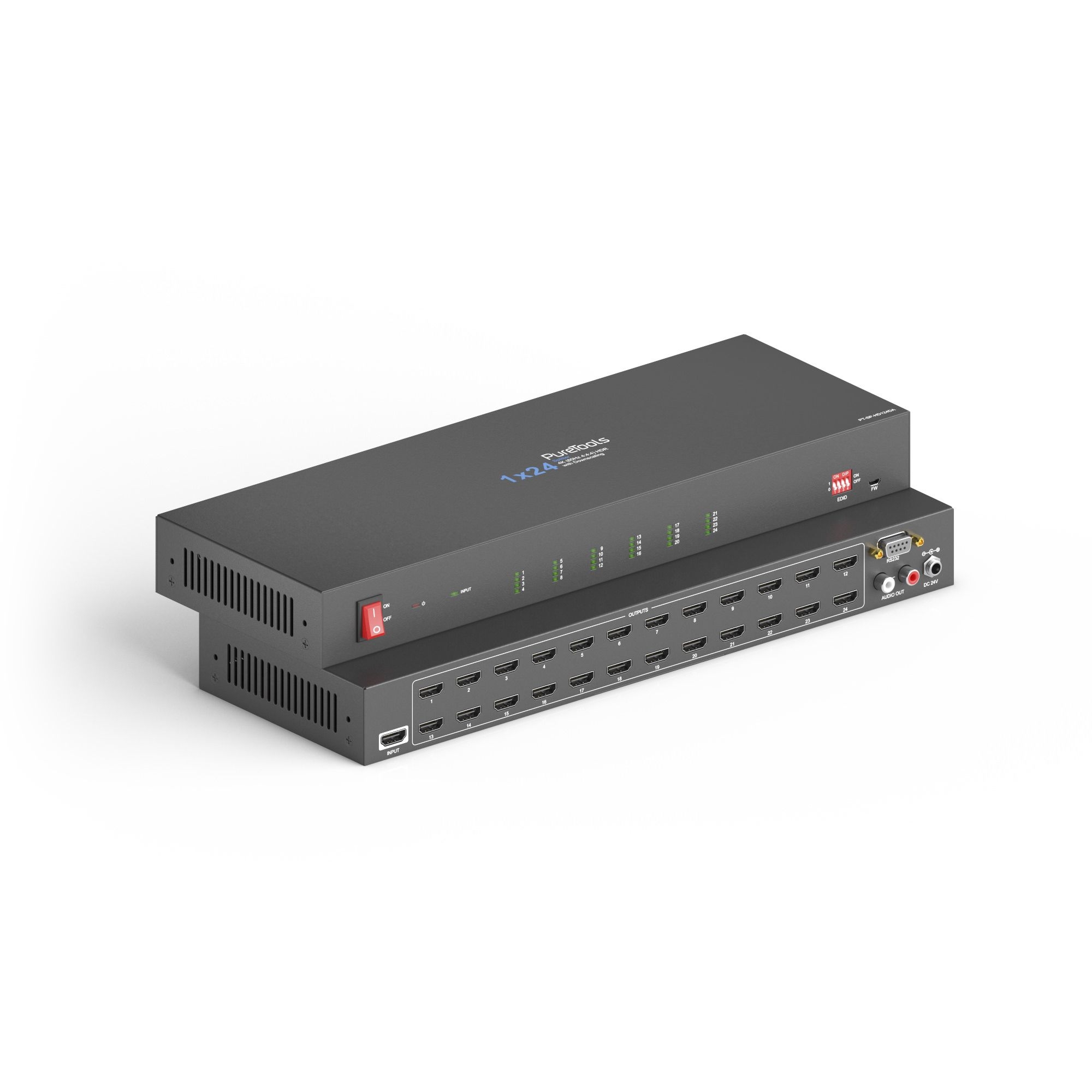

PureTools PT-SP-HD124DA – 1×24 HDMI 2.0 Splitter mit Scaler & Stereo-Audioauskopplung, 4K60 (4:4:4) 18 Gbps
Der PureTools PT-SP-HD124DA ist ein leistungsfähiger 1x24 HDMI-Splitter für professionelle AV-Installationen. Er verteilt ein einzelnes HDMI-Signal auf bis zu 24 Ausgänge – ideal für Digital-Signage, Schulungsräume, Kontrollräume oder Präsentationsumgebungen. Unterstützt werden 4K@60Hz 4:4:4, HDR10, Dolby Vision, HDCP 2.2 sowie automatische 4K→1080p-Downscaling. Für Audio ist ein analoges Stereo-L/R-Ausgangssignal integriert, zusätzlich stehen CEC und RS232-Steuerung zur Verfügung. Vorteile im Einsatz 1x24 HDMI-Verteilung mit 4K@60Hz 4:4:4, automatischem 4K→1080p-Downscaling, EDID-Management per DIP-Schalter und Audio-De-Embedding. Unterstützt HDR10, Dolby Vision und HDCP 2.2. Jeder HDMI-Ausgang liefert bis zu 5V/100 mA zur Unterstützung aktiver AOC-Kabel. Ideal für Multi-Screen-Layouts mit unterschiedlichen Displayfähigkeiten. Auf einen Blick Videoeingang: 1× HDMI (Typ A) Buchse. Videoausgänge: 24× HDMI (Typ A) Buchse. Auflösungen: bis 4K@60Hz 4:4:4 8bit, HDR10, Dolby Vision. Downscaling: automatisches 4K→1080p für nicht-4K-fähige Displays. HDCP: Version 2.2, HDCP-Handling umschaltbar. Audio: Stereo L/R analog per RCA (Audio-De-Embedding). Ausgänge: Jeder Port unterstützt bis zu 5V/100 mA (AOC-Kabelunterstützung). Steuerung: 4-Pin EDID/DIP-Schalter, RS232, CEC. Bandbreite: 18 Gbps. Betriebsumgebung: −5 °C bis +55 °C, Luftfeuchte 10–90 %. Abmessungen: 360 × 40 × 125 mm. Gewicht: ca. 1,44 kg. Strom: Netzteil 24 V DC / 1,25 A, Verbrauch max. 29 W. PT-SP-HD124DA im Detail Der Splitter verteilt ein einzelnes HDMI-Signal auf bis zu 24 Displays – unabhängig von deren unterstützter Auflösung. Die integrierte Downscaling-Funktion stellt sicher, dass auch 1080p-Displays ein kompatibles Signal erhalten, während 4K-Displays ihre volle Qualität nutzen. Alle Ausgänge unterstützen HDR10 sowie Dolby Vision. Downscaling & Kompatibilität Das Gerät skaliert automatisch von 4K auf 1080p, sofern ein Endgerät nicht 4K-fähig ist. Die Downscaling-Matrix umfasst alle gängigen 4K-Formate wie 4K@60Hz 4:4:4, 4K@60Hz 4:2:0 und 4K@24/30/50Hz. EDID-Profile lassen sich komfortabel per DIP-Schalter auswählen (1080p, 4K 30 Hz, 4K 60 Hz, HDR etc.). Audio, EDID & RS232-Steuerung Für Audioanwendungen bietet der Splitter ein analoges L/R-Stereo-Ausgangssignal (De-Embedding aus dem HDMI-Input). Die EDID-Steuerung erfolgt über einen 4-Pin DIP-Schalter, zusätzlich stehen umfangreiche RS232-Kommandos zur Konfiguration von EDID, Downscaling, HDCP und Video-Ausgängen zur Verfügung. CEC-Signale werden durchgeschleift. Lieferumfang PureTools PT-SP-HD124DA 1x24 HDMI-Splitter Netzteil 24 V DC / 1,25 A 2× Montagewinkel mit Schrauben 4× Kunststofffüße Benutzerhandbuch FAQ Wie viele Ausgänge können gleichzeitig genutzt werden?▾ Alle 24 HDMI-Ausgänge können parallel betrieben werden – unabhängig davon, ob die Displays unterschiedliche Auflösungen unterstützen. Welche Videoauflösungen werden unterstützt?▾ Bis 4K@60Hz 4:4:4 8bit sowie HDR10 und Dolby Vision. Downscaling auf 1080p erfolgt automatisch bei nicht-4K-fähigen Displays. Unterstützt der Splitter Audio-De-Embedding?▾ Ja. Am RCA-Ausgang steht ein Stereo L/R-Signal zur Verfügung, extrahiert aus der HDMI-Quelle. Wie funktioniert das EDID-Management?▾ Über den 4-Pin DIP-Schalter stehen mehrere EDID-Profile (1080p, 4K30, 4K60, HDR usw.) sowie ein Auto-Modus zur Verfügung, der die EDID der ersten erkannten Senke übernimmt. Welche Steuerungsoptionen stehen zur Verfügung?▾ Steuerung über Frontpanel, CEC und RS232 (z. B. EDID, Downscaling, HDCP, Output-Enable). Fazit Der PureTools PT-SP-HD124DA ist eine leistungsstarke 1x24-Verteillösung mit 4K@60Hz 4:4:4, HDR10, Dolby Vision, Downscaling, Audio-De-Embedding und EDID-/RS232-Management. Ideal für Multi-Display-Setups, Kontrollräume und Digital-Signage-Umgebungen. Kostenfreie Garantieverlängerung: Registrieren Sie den PureTools PT-SP-HD124DA nach dem Kauf beim Hersteller über diese Seite und erhalten dann insgesamt 5 Jahre Herstellergarantie.
