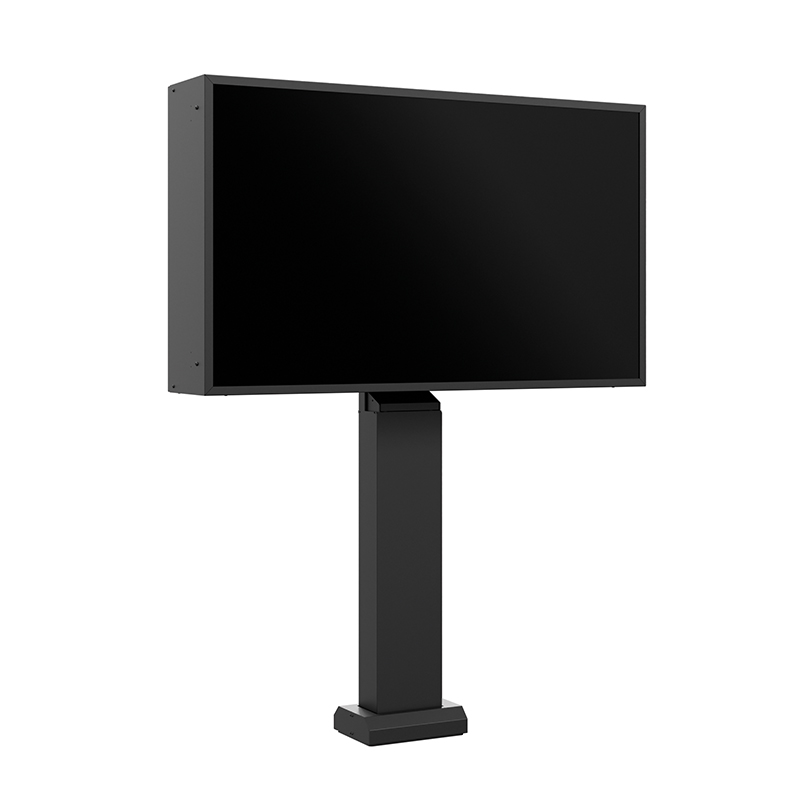

Die Hagor ScreenOut® OH75 Landscape ist eine hochwetterfeste Outdoorstele,
die displayspezifisch für Signage Outdoor-Displays der Samsung OH75-Serien entwickelt wurde und von Samsung zertifiziert wurde.
Die integrierte Bildschirmaufnahme ist an die Outdoor-Monitore angepasst und ermöglicht eine
Montage in Landscape-Ausrichtung.
Die Stele ist für die feste Installation im Außenbereich auf einem Fundament ausgelegt und
verfügt über eine verdeckte Kabelführung im Inneren.
Vorteile im Einsatz
Die ScreenOut® OH75 Landscape verbindet eine korrosionsbeständige, hochwetterfeste Konstruktion
mit einer displayspezifischen Aufnahme für Samsung OH75-Outdoordisplays.
Ein innenliegender Kabelkanal schützt die Strom- und Signalleitungen gegen Fremdzugriff,
während die Stele über einen Niveauausgleich von ±3° verfügt, um leichte Unebenheiten
des Untergrunds auszugleichen.
Zudem kann die Stele wahlweise in zwei Höhen montiert werden.
Die Standardausführung ist auf einen Dauerbetrieb im Außenbereich mit Fundamentmontage
ausgelegt. Die Bildschirme der Samsung OH-Serien sind nach IP56 wasser- und staubdicht geschützt,
für einen Umgebungstemperaturbereich von -30 °C bis +50 °C ausgelegt und verfügen über
eine 5 mm starke, IK10-zertifizierte Frontscheibe für einen erhöhten Schutz gegen Vandalismus.
Mehr als diese Stele benötigen die professionellen Outdoor-Displays von Samsung nicht –
eine zusätzliche Heiz- oder Klimastele ist nicht erforderlich. Da die Hagor ScreenOut OH75 Landscape von Samsung zertifiziert ist, brauchen Sie sich auch keine Gedanken um Garantieverlust durch falsche Einhausungen zu machen. Samsung stellt klare Anforderungen an Belüftung, Temperaturführung und Konstruktion von Gehäusen – und genau diese Kriterien erfüllt die ScreenOut OH75 Landscape.
Auf einen Blick
- Produkt: Hagor ScreenOut® OH75 Landscape – Outdoorstele für Samsung OH75-Serien (Art.-Nr. 5885).
- Kompatible Displays: Outdoor-Displays der Samsung OH75-Modelreihen.
- Ausrichtung: Bildschirmmontage in Landscape-Ausrichtung.
- Ausführung: schlanke Outdoorstele zur festen Installation auf Fundament.
- Kabelführung: innenliegend, Kabelauslass im Boden.
- Niveauausgleich: bis ±3° einstellbar.
- Montagehöhe: Stele wahlweise in 2 Höhen montierbar.
- Oberfläche: korrosionsbeständige, hochwetterfeste Kunststoffpulverbeschichtung.
- Farbe: Schwarz, RAL 9005.
- Empfohlener Umgebungstemperaturbereich (Display): ca. -30 °C bis +50 °C
bei Verwendung der Samsung OH-Displays.
- Schutzart & Frontglas (Display): IP56 wasser- und staubdicht,
5 mm Schutzglas mit IK10-zertifizierter Stoßfestigkeit (je nach eingesetztem Samsung OH75-Display).
- Landscape-Außenmaße (B × H × T): ca. 1782 × 2332 × 374 mm.
- Fußplatte (B × T): ca. 270 × 390 mm, mit befestigungsfertigem Lochbild.
- Material: Stahlkonstruktion mit Pulverbeschichtung.
- Einsatzbereich: dauerhaft im Außenbereich.
ScreenOut® OH75 Landscape im Detail

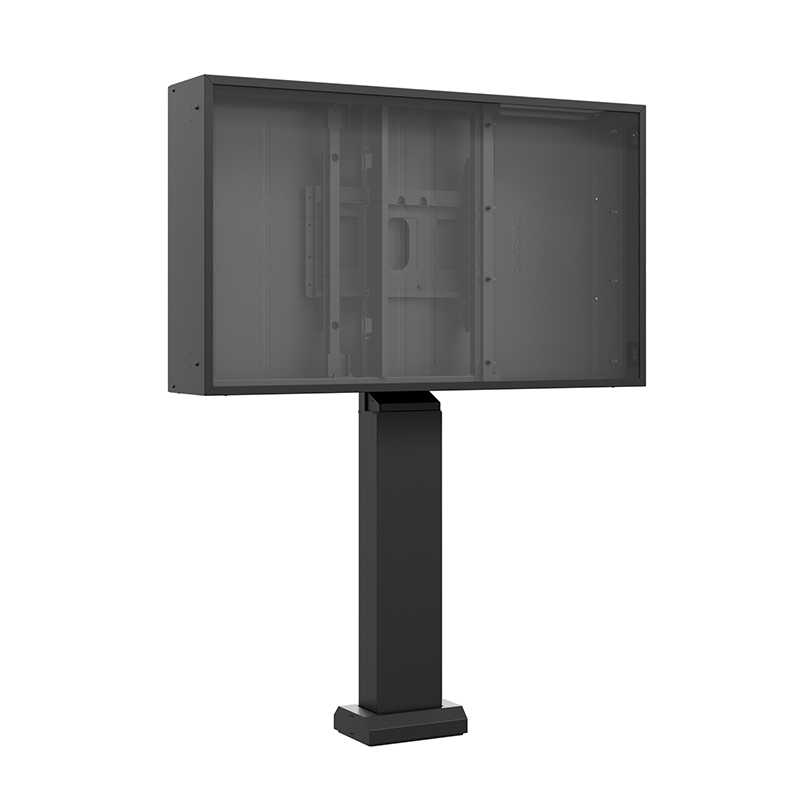

Die Stele ist als displayspezifische Lösung für Samsung OH75-Serien konzipiert.
Die angepasste Displayaufnahme erlaubt die Aufnahme der entsprechenden 75 Zoll Outdoor-Monitore in Landscape-Ausrichtung.

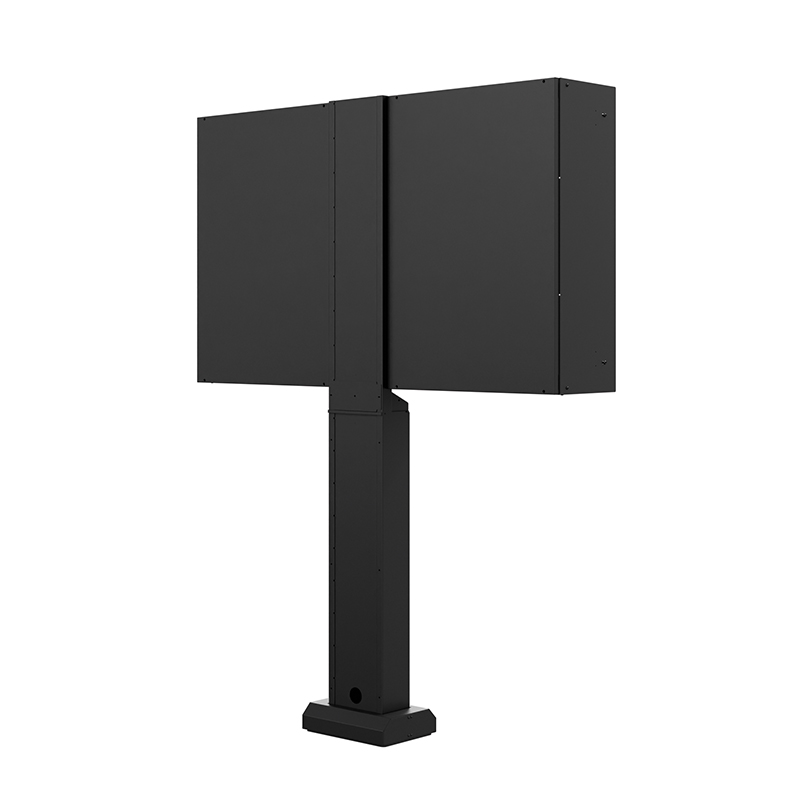

Durch die geschlossene Konstruktion der Gehäusevorderseite wird das Display optisch integriert, während
Lüftungs- und Serviceöffnungen im Inneren der Stele angeordnet sind.
Die Bildschirme der Samsung OH-Serien sind bereits nach IP56 gegen Wasser und Staub geschützt,
für den Einsatz von -30 °C bis +50 °C freigegeben und mit 5 mm starkem, IK10-zertifiziertem Schutzglas versehen.
Mehr als diese Stele benötigen die professionellen Outdoor-Displays von Samsung nicht –
eine zusätzliche Heiz- oder Klimastele ist nicht notwendig.
Fundament & Installation
Die ScreenOut® OH75 Landscape ist für die Montage auf einem bauseitigen Fundament ausgelegt.
Hierfür steht ein bemaßtes Lochbild der Fußplatte zur Verfügung.
Montage- und Verankerungsmaterialien zur Bodenbefestigung sind nicht im Lieferumfang enthalten
und müssen passend zum Untergrund ausgewählt werden. Es wird ein Mindestdurchmesser der Bodenverschraubung von ca. 14 mm empfohlen.
Das Fundament einschließlich Bodenverankerung und Verdübelung ist bauseits zu planen und
durch einen geeigneten Fachbetrieb auszuführen.
Aufgrund des hohen Gesamtgewichts von Stele und Display wird der Einsatz einer geeigneten Hebevorrichtung
empfohlen. Für die sichere Aufnahme und das Handling des Displays empfiehlt sich zusätzlich die optionale Montagehilfe Hanging Aid Samsung OH 75 / 85 (Art.-Nr. 5886), da das OH75-Display ein hohes Eigengewicht aufweist.
Kabelführung & Sicherheit
Die Strom- und Signalkabel werden vollständig innerhalb der Stele geführt.
Der Kabeleintritt erfolgt von unten in den Fußbereich, wodurch die Leitung geschützt und
unzugänglich von außen verlegt werden kann.
Wartungs- und Servicezugänge befinden sich im Innenbereich der Konstruktion und sind von außen nicht direkt erreichbar.
Abmessungen & Aufstellplanung

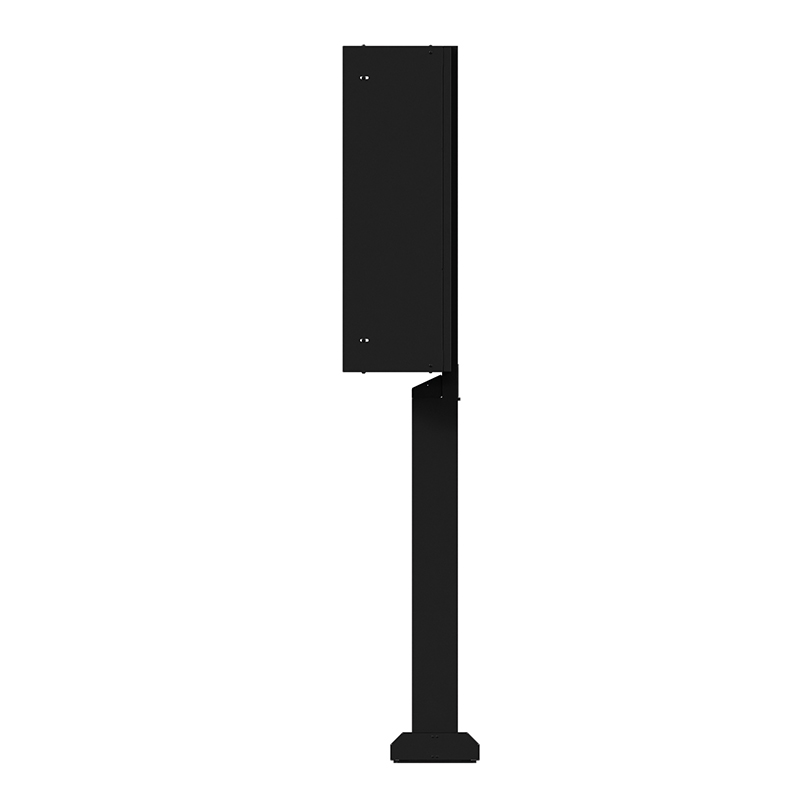

Die Gesamthöhe der Outdoorstele von Hagor liegt in Landscape-Ausrichtung bei rund 2332 mm,
die Breite bei ca. 1782 mm und die Tiefe bei ca. 374 mm.

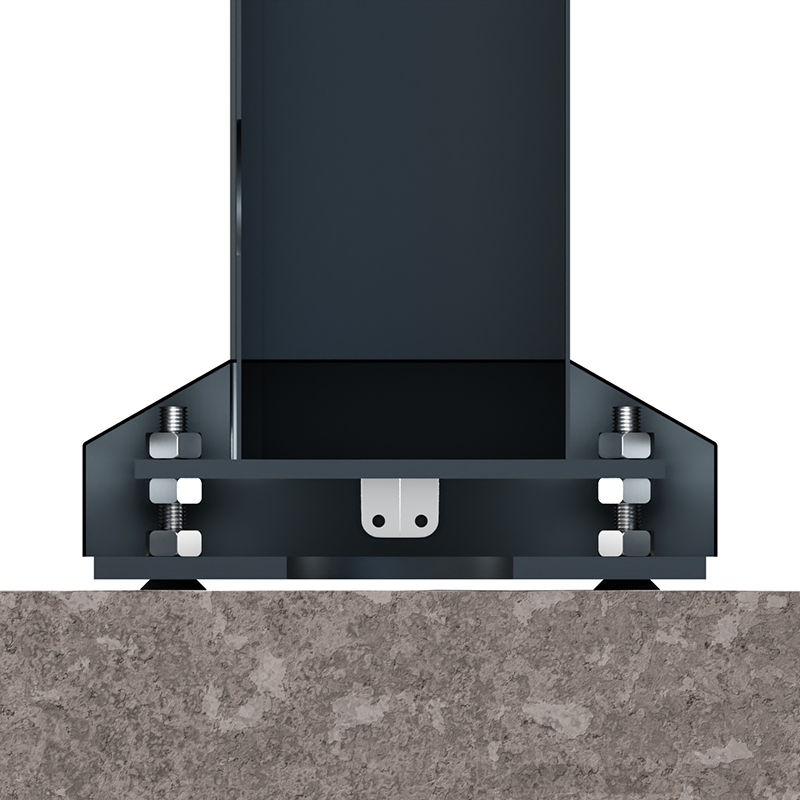

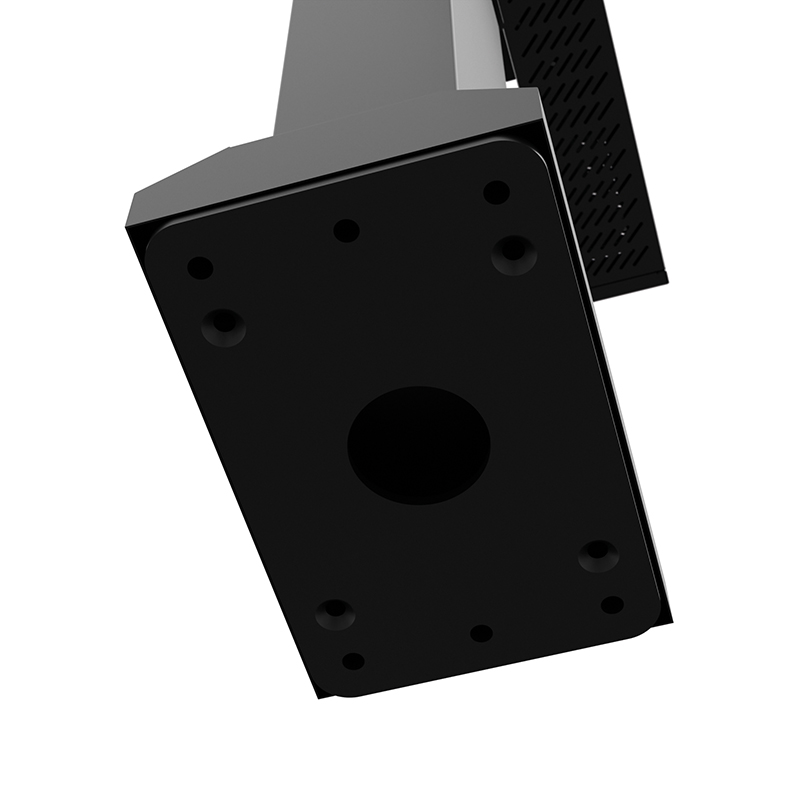

Die Fußplatte misst ca. 270 × 390 mm mit mehreren Befestigungsbohrungen zur Verdübelung
im Fundament.

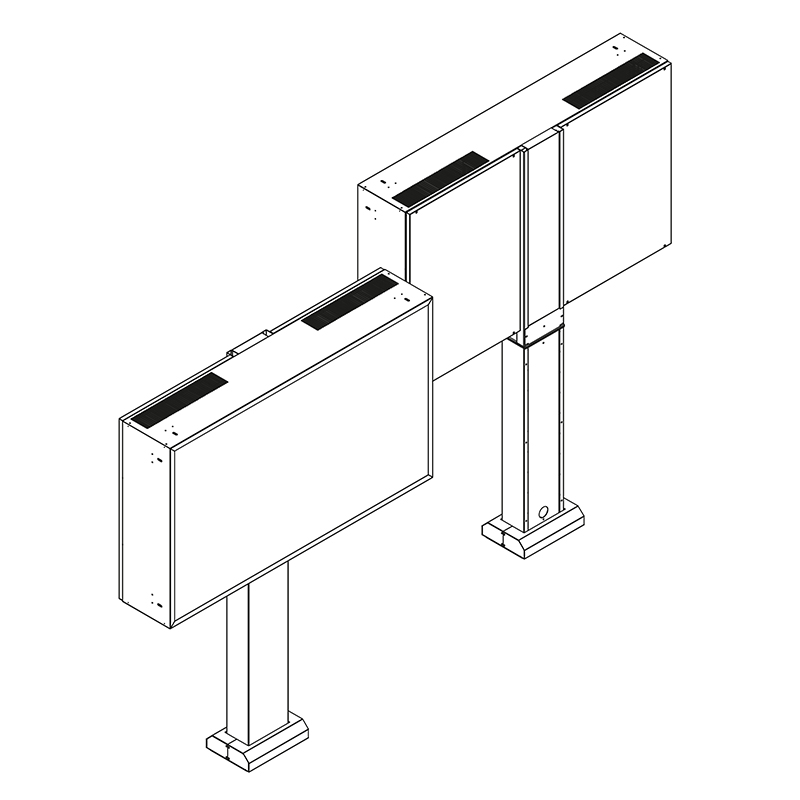

Je nach Aufbau kann die Stele in zwei Höhenvarianten montiert werden, wodurch sich die Einbauposition
an die örtlichen Gegebenheiten anpassen lässt.
Lieferumfang
- Hagor ScreenOut® OH75 Landscape Outdoorstele mit integrierter Bildschirmaufnahme.
- Innenliegende Kabelführung und Fußplatte mit Lochbild zur Fundamentbefestigung.
- Montagezubehör für die Displayaufnahme (schraubseitig passend zur Konstruktion).
- Installationsunterlagen mit Maßzeichnungen und Montagehinweisen.
FAQ
Für welche Displays ist die ScreenOut® OH75 Landscape geeignet?▾
Die Stele ist speziell für Outdoormonitore der Samsung OH75-Serien konzipiert,
mit angepasst ausgeführter Bildschirmaufnahme.
In welcher Ausrichtung wird der Bildschirm montiert?▾
Die ScreenOut® OH75 Landscape ist auf eine Montage in Landscape-Ausrichtung ausgelegt.
Ist ein Fundament erforderlich?▾
Die ScreenOut® OH75 Landscape ist für die feste Montage auf einem Fundament vorgesehen.
Die passenden Fundamentmaße können anhand des Lochbilds der Fußplatte geplant werden.
Das Fundament selbst sowie die Bodenverankerung sind nicht Bestandteil des Lieferumfangs
und müssen bauseitig bereitgestellt und ausgeführt werden.
Wer organisiert die Bodenverankerung und das Fundament?▾
Die Planung und Ausführung von Fundament und Bodenverankerung erfolgt durch einen
bauseitigen Fachbetrieb.
Auf Basis des zur Verfügung stehenden Lochbilds kann das Fundament statisch ausgelegt werden.
Wie werden die Kabel geführt?▾
Alle Leitungen werden innenliegend innerhalb der Stele geführt,
mit Kabeleintritt über den Bodenbereich.
Das schützt vor Fremdzugriff und ermöglicht eine saubere, geschützte Installation.
Kann ein Niveauausgleich vorgenommen werden?▾
Ja, die ScreenOut® OH75 Landscape bietet einen Niveauausgleich von ±3°,
um geringe Unebenheiten des Untergrunds auszugleichen.
Benötigt die Stele zusätzliche Heizung oder Kühlung?▾
Die für diese Stele vorgesehenen Samsung OH-Displays sind bereits
wasser- und staubgeschützt nach IP56,
für einen Umgebungstemperaturbereich von -30 °C bis +50 °C ausgelegt
und mit 5 mm starkem, IK10-zertifiziertem Schutzglas ausgestattet.
Mehr als diese Stele benötigen die professionellen Outdoor-Displays von Samsung in der Regel nicht;
eine zusätzliche Heiz- oder Klimastele ist nicht erforderlich.
Gibt es eine empfohlene Montagehilfe für das Display?▾
Aufgrund des hohen Eigengewichts des OH75-Displays empfiehlt sich der Einsatz der Montagehilfe
Hanging Aid Samsung OH 75 / 85 (Art.-Nr. 5886), um das Einhängen und Positionieren des
Bildschirms an der Stele zu erleichtern.
