Die Hagor ScreenOut® OH55 ist eine hochwetterfeste Outdoorstele,
die displayspezifisch für Signage Outdoor-Displays der Samsung OH55-Serien entwickelt wurde und von Samsung zertifiziert wurden.
Die integrierte Bildschirmaufnahme ist an die Outdoor-Monitore angepasst und ermöglicht eine
Montage in Portrait- oder Landscape-Ausrichtung.
Die Stele ist für die feste Installation im Außenbereich auf einem Fundament ausgelegt und
verfügt über eine verdeckte Kabelführung im Inneren.
Vorteile im Einsatz
Die ScreenOut® OH55 verbindet eine korrosionsbeständige, hochwetterfeste Konstruktion
mit einer displayspezifischen Aufnahme für Samsung OH55-Outdoordisplays.
Ein innenliegender Kabelkanal schützt die Strom- und Signalleitungen gegen Fremdzugriff,
während die Stele über einen Niveauausgleich von ±3° verfügt, um leichte Unebenheiten
des Untergrunds auszugleichen.
Die Standardausführung ist auf einen Dauerbetrieb im Außenbereich mit Fundamentmontage
ausgelegt. Die Bildschirme der Samsung OH-Serien sind nach IP56 wasser- und staubdicht geschützt,
für einen Umgebungstemperaturbereich von -30 °C bis +50 °C ausgelegt und verfügen über
eine 5 mm starke, IK10-zertifizierte Frontscheibe für einen erhöhten Schutz gegen Vandalismus.
Mehr als diese Stele benötigen die professionellen Outdoor-Displays von Samsung nicht –
eine zusätzliche Heiz- oder Klimastele ist nicht erforderlich. Da die Hagor ScreenOut OH55 von Samsung zertifiziert ist, brauchen Sie sich auch keine Gedanken um Garantieverlust durch falsche Einhausungen zu machen. Samsung stellt klare Anforderungen an Belüftung, Temperaturführung und Konstruktion von Gehäusen – und genau diese Kriterien erfüllt die ScreenOut OH55 nachweislich.
Auf einen Blick
- Produkt: Hagor ScreenOut® OH55 – Outdoorstele für Samsung OH55-Serien (Art.-Nr. 5875).
- Kompatible Displays: Outdoor-Displays der Samsung OH55-Modelreihen.

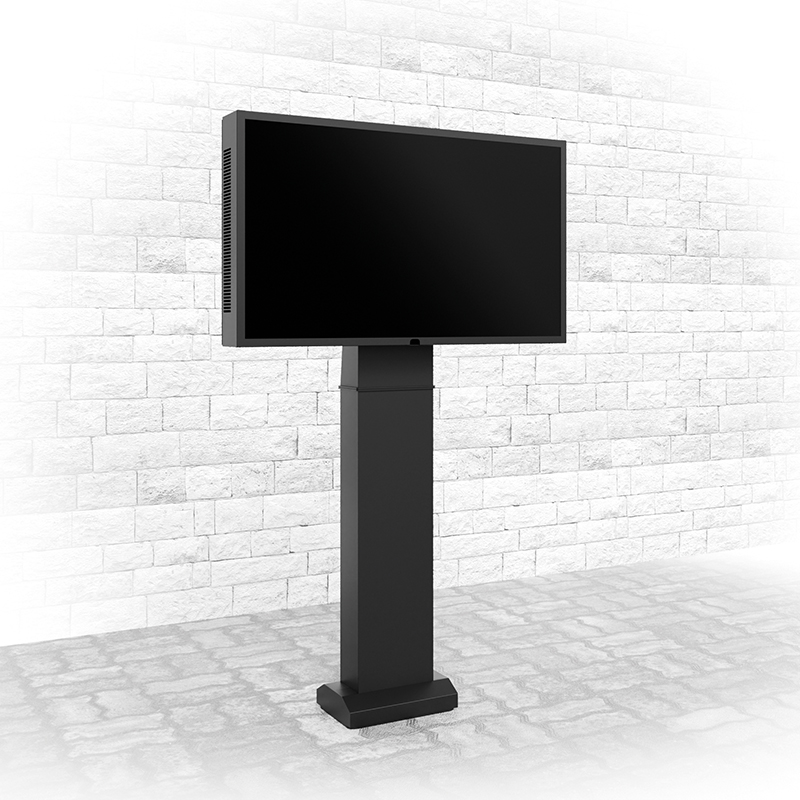

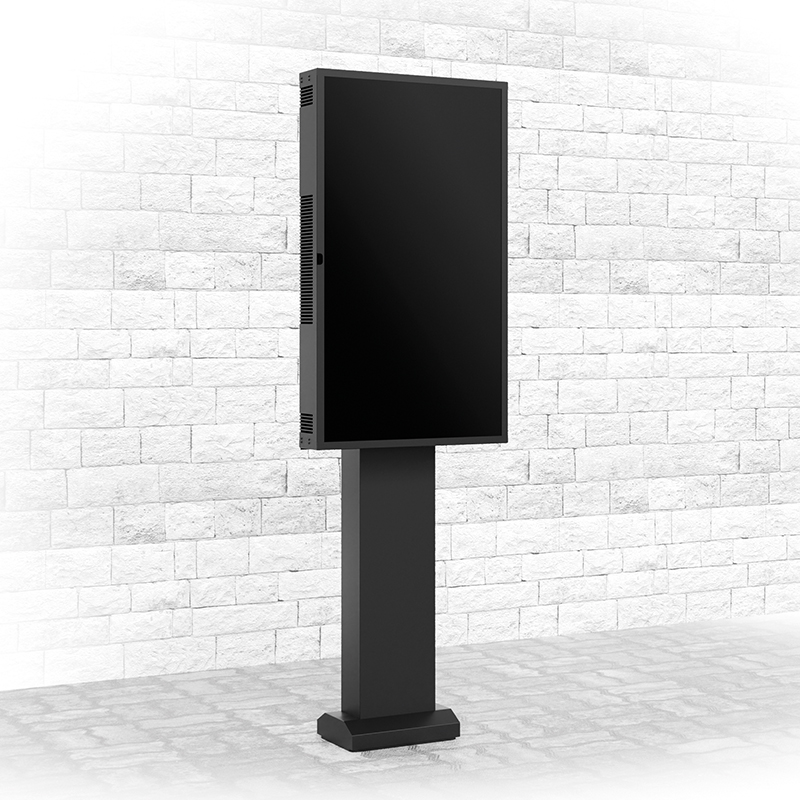

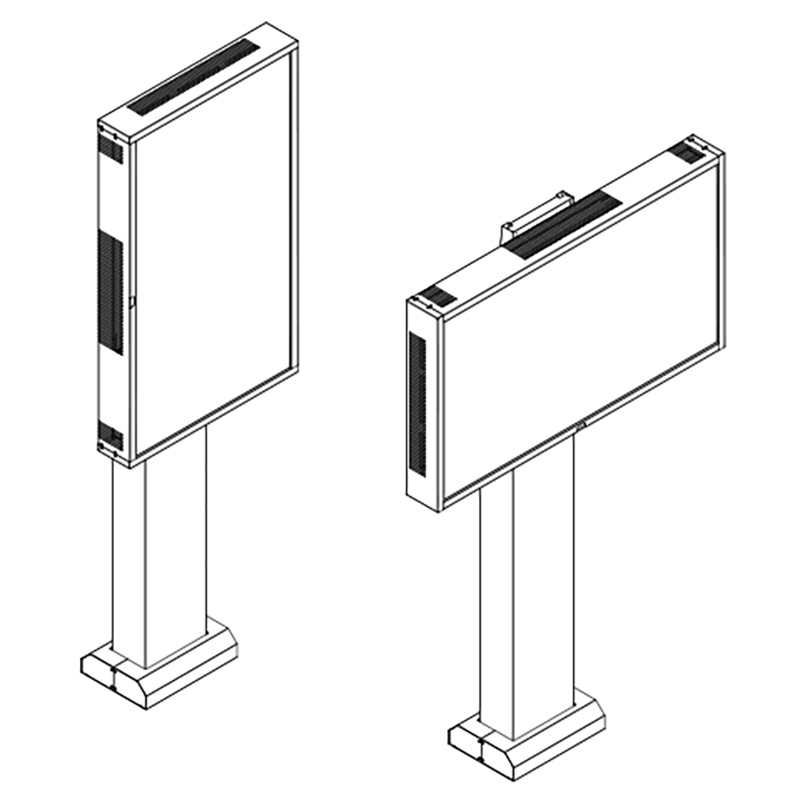

- Ausrichtung: Montage wahlweise in Portrait oder Landscape.
- Ausführung: schlanke Outdoorstele zur festen Installation auf Fundament.
- Kabelführung: innenliegend, Kabelauslass im Boden.
- Niveauausgleich: bis ±3° einstellbar.
- Oberfläche: korrosionsbeständige, hochwetterfeste Kunststoffpulverbeschichtung.
- Farbe: Schwarz, RAL 9005.
- Empfohlener Umgebungstemperaturbereich (Display): ca. -30 °C bis +50 °C
bei Verwendung der Samsung OH55-Displays.
- Schutzart & Frontglas (Display): IP56 wasser- und staubdicht,
5 mm Schutzglas mit IK10-zertifizierter Stoßfestigkeit (je nach eingesetztem Samsung OH55-Display).
- Portrait-Außenmaße (B × H × T): ca. 747 × 2343 × 290 mm.
- Landscape-Außenmaße (B × H × T): ca. 1276 × 2054 × 290 mm.
- Fußplatte (B × T): ca. 270 × 390 mm, mit befestigungsfertigem Lochbild.
- Material: Stahlkonstruktion mit Pulverbeschichtung.
- Einsatzbereich: dauerhaft im Außenbereich.

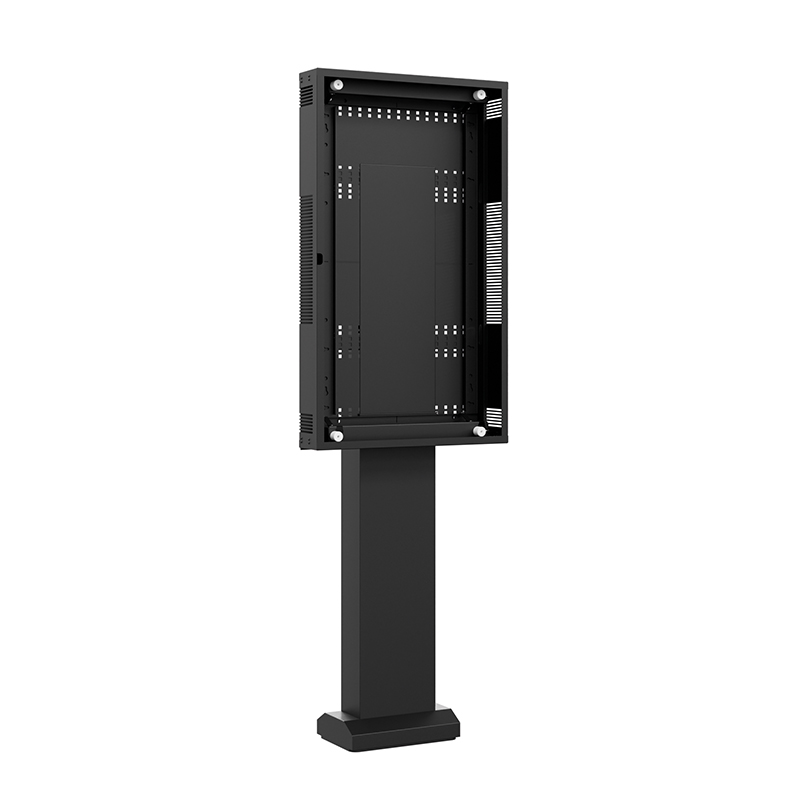

ScreenOut® OH55 im Detail
Die Stele ist als displayspezifische Lösung für Samsung OH55-Serien konzipiert.
Die angepasste Displayaufnahme erlaubt die Aufnahme der entsprechenden 55 Zoll Outdoor-Monitore im Hoch- oder Querformat.
Durch die geschlossene Konstruktion der Gehäusevorderseite wird das Display optisch integriert, während
Lüftungs- und Serviceöffnungen im Inneren der Stele angeordnet sind.
Die Bildschirme der Samsung OH-Serien sind bereits nach IP56 gegen Wasser und Staub geschützt,
für den Einsatz von -30 °C bis +50 °C freigegeben und mit 5 mm starkem, IK10-zertifiziertem Schutzglas versehen.
Mehr als diese Stele benötigen die professionellen Outdoor-Displays von Samsung nicht –
eine zusätzliche Heiz- oder Klimastele ist nicht notwendig.
Fundament & Installation
Die ScreenOut® OH55 ist für die Montage auf einem bauseitigen Fundament ausgelegt.
Hierfür steht ein bemaßtes Lochbild der Fußplatte zur Verfügung.
Montage- und Verankerungsmaterialien zur Bodenbefestigung sind nicht im Lieferumfang enthalten
und müssen passend zum Untergrund ausgewählt werden.
Das Fundament einschließlich Bodenverankerung und Verdübelung ist bauseits zu planen und
durch einen geeigneten Fachbetrieb auszuführen.
Aufgrund des Gesamtgewichts von Stele und Display wird der Einsatz einer geeigneten Hebevorrichtung
empfohlen.
Kabelführung & Sicherheit
Die Strom- und Signalkabel werden vollständig innerhalb der Stele geführt.
Der Kabeleintritt erfolgt von unten in den Fußbereich, wodurch die Leitung geschützt und
unzugänglich von außen verlegt werden kann.
Wartungs- und Servicezugänge befinden sich im Innenbereich der Konstruktion und sind von außen nicht direkt erreichbar.

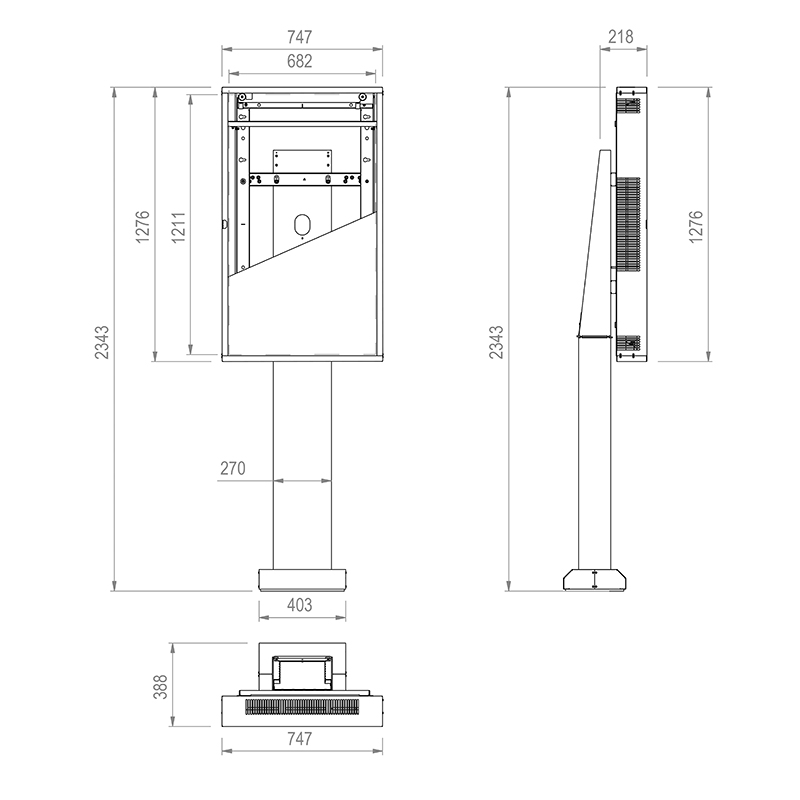

Abmessungen & Aufstellplanung
Die Gesamthöhe der Outdoorstele von Hagor liegt je nach Ausrichtung bei rund 2054 mm (Landscape)
bzw. 2343 mm (Portrait).
Die Fußplatte misst ca. 270 × 390 mm mit mehreren Befestigungsbohrungen zur Verdübelung
im Fundament.
Lieferumfang
- Hagor ScreenOut® OH55 Outdoorstele mit integrierter Bildschirmaufnahme.
- Innenliegende Kabelführung und Fußplatte mit Lochbild zur Fundamentbefestigung.
- Montagezubehör für die Displayaufnahme (schraubseitig passend zur Konstruktion).
- Installationsunterlagen mit Maßzeichnungen und Montagehinweisen.
FAQ
Für welche Displays ist die ScreenOut® OH55 geeignet?▾
Die Stele ist speziell für Outdoormonitore der Samsung OH55-Serien konzipiert,
mit angepasst ausgeführter Bildschirmaufnahme.
Kann die Stele im Hoch- und Querformat genutzt werden?▾
Ja. Die Displayaufnahme erlaubt eine Montage des OH55 in Portrait- oder Landscape-Ausrichtung.
Ist ein Fundament erforderlich?▾
Die ScreenOut® OH55 ist für die feste Montage auf einem Fundament vorgesehen.
Die passenden Fundamentmaße können anhand des Lochbilds der Fußplatte geplant werden.
Das Fundament selbst sowie die Bodenverankerung sind nicht Bestandteil des Lieferumfangs
und müssen bauseitig bereitgestellt und ausgeführt werden.
Wer organisiert die Bodenverankerung und das Fundament?▾
Die Planung und Ausführung von Fundament und Bodenverankerung erfolgt durch einen
bauseitigen Fachbetrieb.
Die Stele wird mit Fußplatte und Lochbild geliefert, sodass die Verdübelung bzw. Verschraubung
vor Ort an das vorhandene Fundament angepasst werden kann.
Wie werden die Kabel geführt?▾
Alle Leitungen werden innenliegend innerhalb der Stele geführt,
mit Kabeleintritt über den Bodenbereich.
Das schützt vor Fremdzugriff und erleichtert eine saubere Installation.

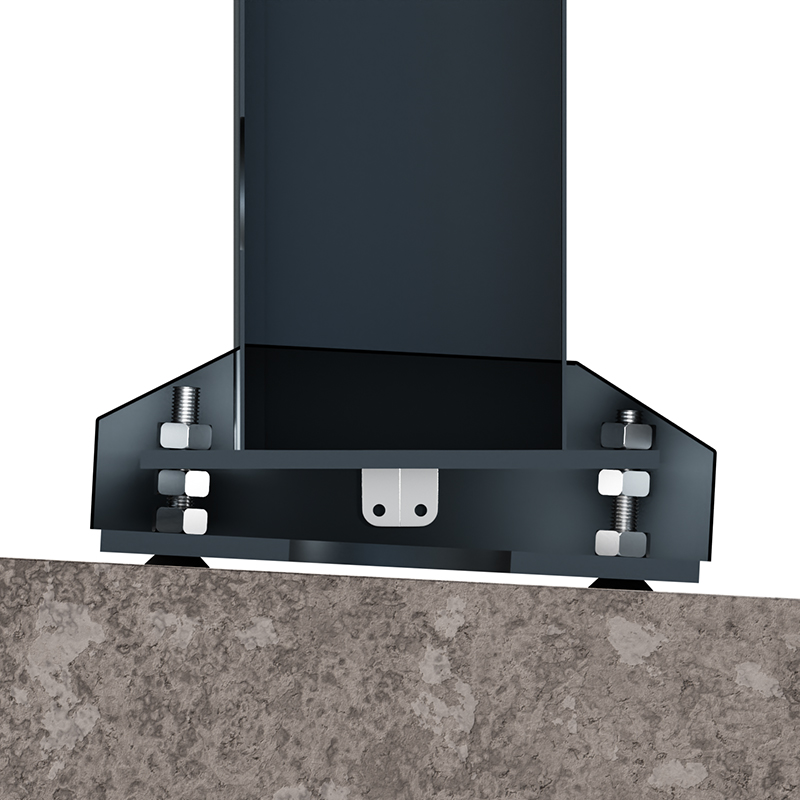

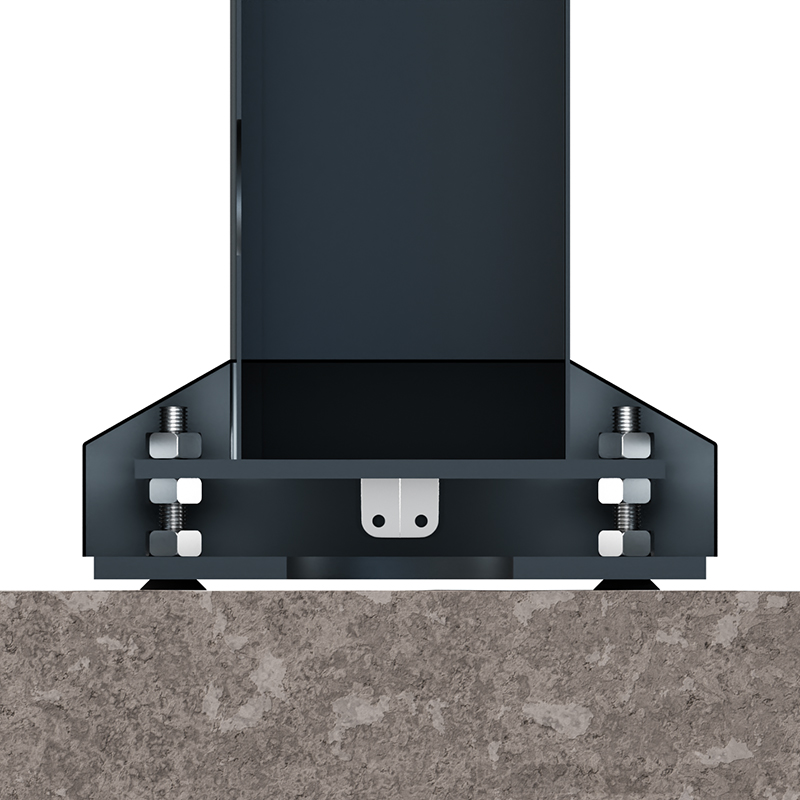

Kann ein Niveauausgleich vorgenommen werden?▾
Ja, die ScreenOut® OH55 bietet einen Niveauausgleich von ±3°,
um geringe Unebenheiten des Untergrunds auszugleichen.
Benötigt die Stele zusätzliche Heizung oder Kühlung?▾
Die für diese Stele vorgesehenen Samsung OH-Displays sind bereits
wasser- und staubgeschützt nach IP56,
für einen Umgebungstemperaturbereich von -30 °C bis +50 °C ausgelegt
und mit 5 mm starkem, IK10-zertifiziertem Schutzglas ausgestattet.
Mehr als diese Stele benötigen die professionellen Outdoor-Displays von Samsung in der Regel nicht;
eine zusätzliche Heiz- oder Klimastele ist nicht erforderlich
